Công Nghệ Triple Stage Actuator Trên Ổ Cứng Của Western Digital

Công Nghệ Triple Stage Actuator Trên Ổ Cứng Của Western Digital

Công nghệ Triple Stage Actuator trên ổ cứng của Western Digital không chỉ là một bước tiến quan trọng mà còn là minh chứng cho sự cam kết của hãng trong việc nâng cao hiệu suất và độ tin cậy của sản phẩm. Công nghệ Triple Stage Actuator sử dụng đến 3 điểm trục để điều khiển chính xác vị trí của đầu đọc/ghi và là một cải tiến nâng cấp từ công nghệ Dual Stage Actuator hiện tại của Western Digital.

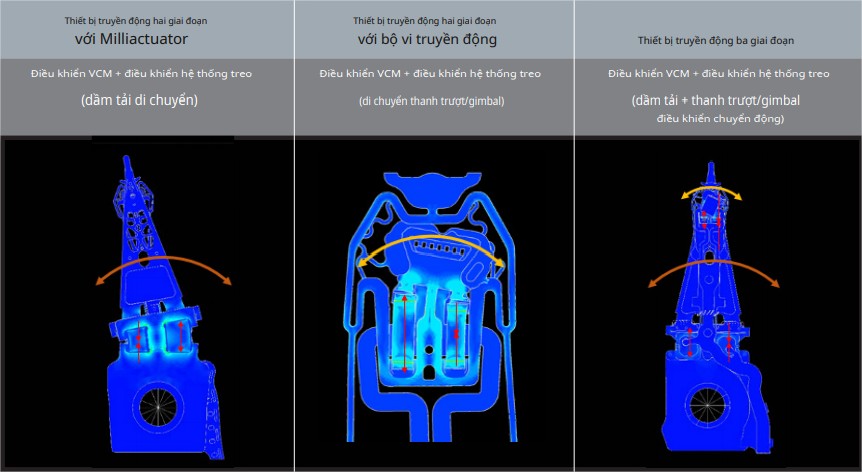

Công nghệ thiết bị truyền động (Actuator) đã phát triển từ thiết bị truyền động một giai đoạn (Single Stage Actuator) sang giai đoạn kép (Dual Stage Actuator) đến thiết bị truyền động ba giai đoạn (Triple Stage Actuator). Mỗi cải tiến đều tăng độ chính xác của vị trí đầu đọc-ghi đồng thời giảm lượng thời gian cần thiết để đọc và ghi phương tiện. Bộ truyền động hai giai đoạn đầu tiên sử dụng thiết bị truyền động Milli để di chuyển thanh tải. Thế hệ tiếp theo của bộ truyền động giai đoạn kép đã thay thế bộ truyền động bằng một bộ truyền động vi mô. Ultrastar DC HC550/HC650 là ổ cứng HDD đầu tiên trong ngành kết hợp công nghệ thiết bị truyền động nhỏ và thiết bị truyền động vi mô đã được chứng minh tại hiện trường thành một thiết bị truyền động ba giai đoạn, tạo ra ba trục xoay độc lập giúp định vị chính xác hơn đầu trên rãnh dữ liệu. Độ chính xác cao hơn này dẫn đến mật độ diện tích cao hơn và công suất cao hơn.

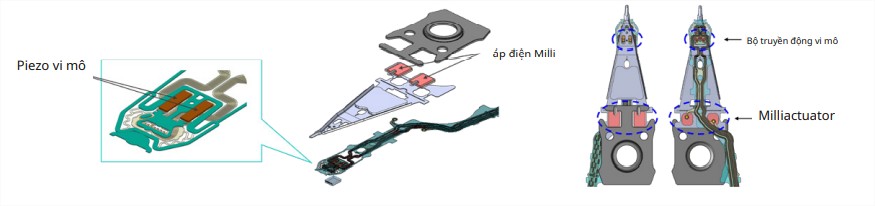

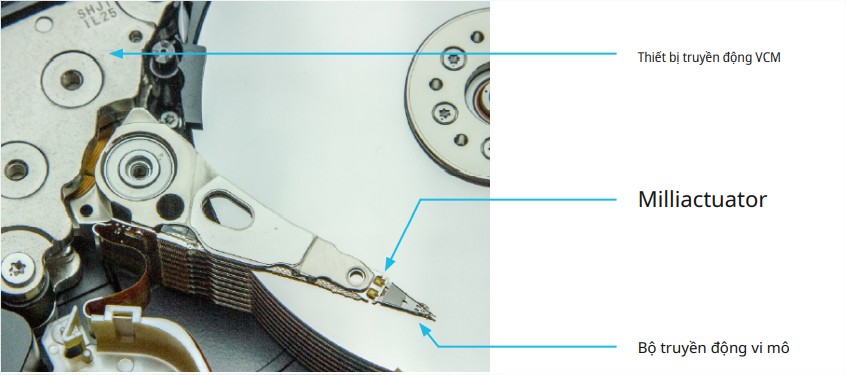

TSA (Triple Stage Actuator) sử dụng ba điểm xoay: Bộ truyền động Mô tơ cuộn dây giọng nói (VCM), bộ truyền động mili và bộ truyền động vi mô. Mỗi bộ truyền động milliactuator và microactuator đều có một cặp phần tử áp điện (hoặc “phần tử áp điện”) được gắn vào các bộ phận khác nhau của hệ thống treo. Bộ truyền động quay khi có điện áp đặt vào, làm cho một phần tử áp điện giãn nở trong khi phần tử áp điện đối diện co lại.

Bộ truyền động vi mô có thể xoay lên tới 200nm trong khi bộ truyền động vi mô có thể xoay lên tới 100nm. TSA với ba điểm xoay có thể tăng độ chi tiết trong quá trình theo dõi và tìm kiếm đường đi.

Trong quá trình theo dõi, bộ truyền động vẫn ở trên một rãnh dữ liệu cụ thể để đọc/ghi dữ liệu. TSA giảm sai số vị trí đầu để giúp giảm thiểu ảnh hưởng của rung động từ các đĩa quay bên trong, rung động do tìm kiếm cũng như rung động của hệ thống bên ngoài. Điều này cho phép định vị đầu chính xác hơn trên đường đua.

Trong quá trình tìm kiếm, cánh tay truyền động đang di chuyển từ rãnh này sang rãnh khác. Khi cánh tay tiếp cận rãnh mục tiêu, bộ dẫn động/vi dẫn động được bật để căn chỉnh theo rãnh mục tiêu nhanh hơn. Kiểm soát định vị tốt hơn cho phép khả năng đến đúng đường nhanh hơn, đồng thời giảm tiếng chuông và độ rung.

Những cải tiến về độ chính xác và hiệu suất này cho phép TPI cao hơn, với độ rộng rãnh cho Ultrastar DC HC550/650 ở ~50nm. TPI cao hơn dẫn đến mật độ vùng cao hơn, cho phép nhiều dữ liệu hơn trên mỗi đĩa và dung lượng cao hơn.

Nhờ vào công nghệ Triple Stage Actuator, Western Digital đã không ngừng phát triển và cung cấp những sản phẩm ổ cứng chất lượng cao, đáp ứng được mọi nhu cầu của người dùng. Sự tiên tiến và đổi mới trong công nghệ lưu trữ dữ liệu đã giúp mang lại những trải nghiệm tuyệt vời cho người dùng và đồng thời khẳng định vị thế của Western Digital trong ngành công nghiệp công nghệ thông tin.

---
