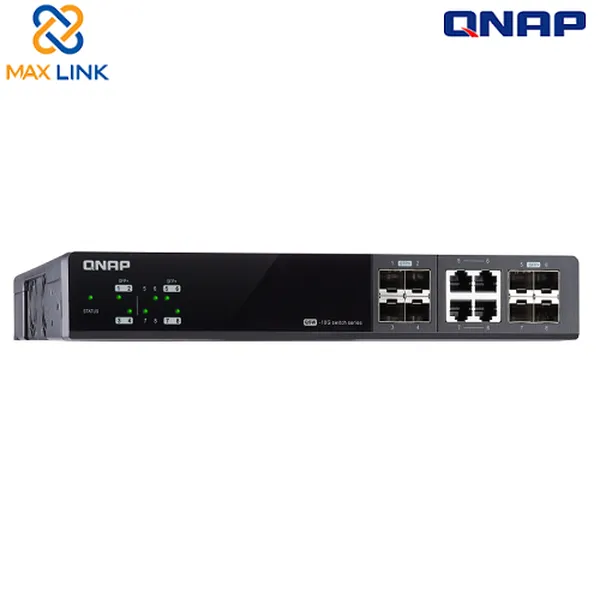

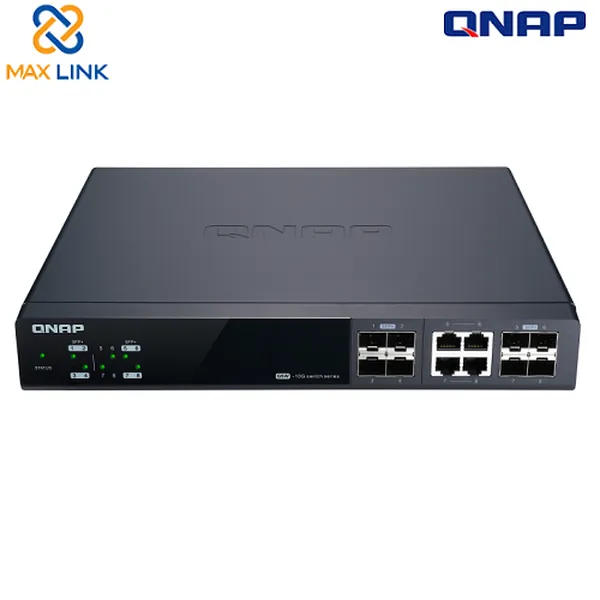

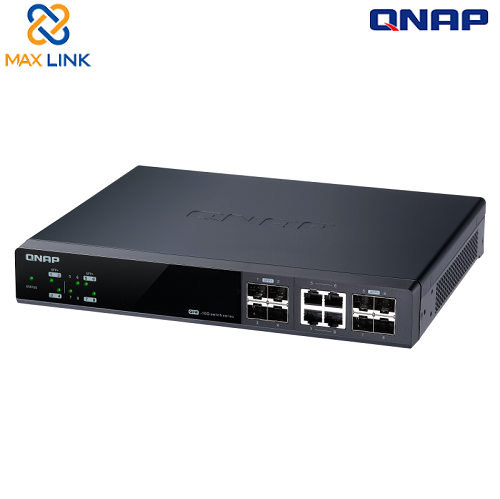

Thiết bị chuyển mạch Qnap QSW-M804-4C
QSW-M804-4C là Công tắc quản lý web lớp 2 với bốn cổng 10GbE SFP + và tám cổng kết hợp 10GbE SFP + / RJ45 cho phép tốc độ truyền cực nhanh, đồng thời nhiều máy trạm truy cập vào các tệp lớn (lý tưởng cho chỉnh sửa video và đa phương tiện) và trao quyền cho các tác vụ đòi hỏi băng thông như ảo hóa. Hỗ trợ chuyển mạch Lớp 2 và cung cấp giải pháp quản lý mạng cấp độ đầu vào thân thiện với người dùng, QSW-M804-4C là một cách hợp lý cho các doanh nghiệp và tổ chức để tận dụng hoàn toàn kết nối 10GbE.
- Bao gồm tám cổng kết hợp 10GbE SFP + / RJ45. Tương thích với công nghệ 10GbE và NBASE-T để hỗ trợ năm tốc độ (10G / 5G / 2,5G / 1G / 100M) bằng cách sử dụng cáp hiện có.
- Hệ thống chuyển mạch QNAP (QSS) dễ sử dụng và cung cấp bảng điều khiển tổng quan, hướng dẫn cài đặt và quản lý cổng, giúp cho việc quản lý mạng trung tâm trở nên trực quan.
- Cung cấp các tính năng quản lý Lớp 2 (chẳng hạn như LACP, VLAN, ACL và LLDP) cho nhân viên CNTT để kiểm soát hiệu quả băng thông mạng và tăng cường bảo mật.
- Một trong số ít các thiết bị chuyển mạch được quản lý bằng web hỗ trợ Giao thức cây kéo dài nhanh (RSTP). Dễ dàng và hiệu quả triển khai các mạng quy mô vừa / nhỏ hỗ trợ mở rộng, dự phòng và ngăn chặn vòng lặp.
- Tuân theo IEEE 802.3az Ethernet hiệu quả năng lượng và Kiểm soát luồng IEEE802.3x ở chế độ song công, QSW-M804-4C tránh mất gói tin từ băng thông vô song và giảm tiêu thụ điện năng cho các kết nối tốc độ thấp và không hoạt động.
- QSS có thể được cập nhật chỉ với một cú nhấp chuột, giúp nhân viên CNTT đảm bảo an ninh mạng của họ.
Các cổng kết hợp triển khai linh hoạt và 10GbE / NBASE-T

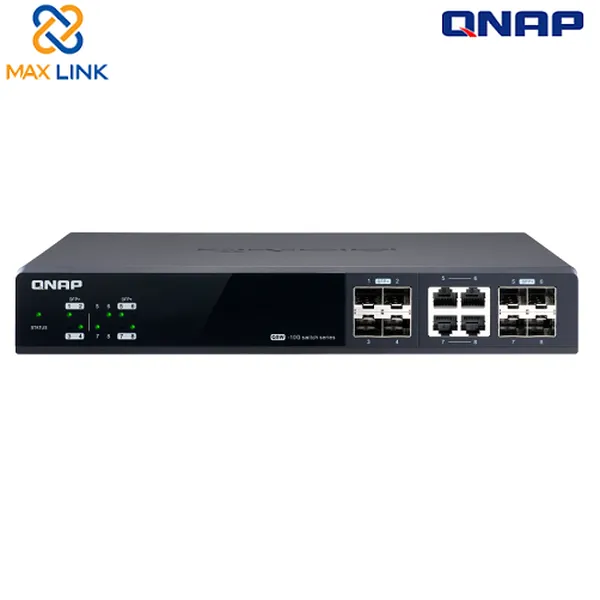

Bộ chuyển mạch 12 cổng QSW-M804-4C bao gồm bốn cổng SFP + (sợi quang) và tám cổng kết hợp SFP + / RJ45 (đồng) để kết nối các giao diện khác nhau. Với giao diện RJ45, 10GbE được hỗ trợ bằng cáp Cat 6a (hoặc cao hơn). Cáp Đồng (DAC) gắn trực tiếp có thể được sử dụng với cổng SFP + để kết nối với máy chủ bên trong giá đỡ. Khả năng chuyển mạch của QSW-M804-4C là 240 Gbps, đảm bảo toàn bộ tiềm năng của mỗi cổng. QSW-M804-4C cũng tương thích với công nghệ 10GbE và NBASE-T để hỗ trợ tối đa năm tốc độ (10G / 5G / 2,5G / 1G / 100M). Các cổng kết hợp SFP + / RJ45 (đồng) cung cấp tốc độ truyền cao hơn với các loại cáp hiện có. Tùy thuộc vào loại cáp và độ dài của chúng, có thể đạt được các tốc độ khác nhau để truyền dữ liệu nhanh hơn, hiệu quả hơn.
Lưu ý: Nếu khoảng cách giữa công tắc và thiết bị nhỏ hơn 45 mét (148 feet), có thể sử dụng cáp Cat 6 để đạt được tốc độ 10Gb / s.
Hoàn toàn nắm bắt kết nối mạng tốc độ cao với QNAP!
Từ NAS có cổng 10GbE SFP + và 10GBASE-T tích hợp hoặc NAS có khe cắm PCIe hỗ trợ bộ điều hợp mạng 10GbE, QNAP đã dẫn đầu ngành trong việc áp dụng 10GbE. Các giải pháp mạng tốc độ cao khác từ QNAP bao gồm Bộ điều hợp mạng Thunderbolt 3 đến 10GbE và Bộ điều hợp mạng USB 3.2 Thế hệ 1 đến 5GbE. Tất cả những điều này đều có thể được sử dụng với QSW-M804-4C để tạo ra một môi trường mạng tốc độ cao toàn diện nhằm tăng hiệu suất chỉnh sửa ảnh / video, ảo hóa, truyền dữ liệu tệp lớn và các tác vụ đòi hỏi băng thông khác.
QSS: Phần mềm quản lý mạng trực quan
Hệ thống chuyển mạch QNAP (QSS) có giao diện đồ họa Web dễ sử dụng với các chức năng giá trị gia tăng để đơn giản hóa việc thiết lập và quản lý mạng.
- Kiểu dáng đẹp
Sử dụng trong nháy mắt các chức năng chính, các lớp điều khiển phẳng và đăng nhập bằng một cú nhấp chuột để đơn giản hóa việc thiết lập và quản lý.
- GUI
Hình minh họa trực quan khớp với các cổng vật lý để có khả năng sử dụng cao hơn.
- Giá trị gia tăng
Với hướng dẫn cài đặt, tham khảo biểu đồ trạng thái, cập nhật chương trình cơ sở trực tuyến, chi phí học tập và quản lý được giảm đáng kể.
Tối ưu hóa hiệu suất mạng với băng thông và kiểm soát gói
QSW-M804-4C cung cấp các chức năng điều khiển gói và băng thông (chẳng hạn như LACP, VLAN, QoS và IGMP Snooping) để tăng hiệu suất mạng thông qua phân nhóm IP và quản lý băng thông.
|
LACP |
VLAN |
QoS |
IGMP Snooping |
|
- Phân bổ |
- Hiệu quả giao tiếp |
- Kiểm soát lưu lượng |
- Theo dõi tình trạng |
Các chức năng hệ thống và bảo mật mạnh mẽ
QSW-M804-4C có các chức năng bảo mật và hệ thống mạnh mẽ (bao gồm ACL, LLDP, RSTP và Điều khiển luồng) để giúp quản trị viên nâng cao độ tin cậy của mạng bằng cách sử dụng các điều khiển truy cập, khắc phục sự cố, ngăn chặn vòng lặp và tránh mất gói.
|
ACL |
LLDP |
RSTP |
Kiểm soát lưu lượng |
|
- Kiểm soát truy cập |
- Tiết lộ thiết bị |
- Ngăn chặn vòng lặp |
- Tốc độ cân bằng |
Gần như im lặng và tiết kiệm năng lượng

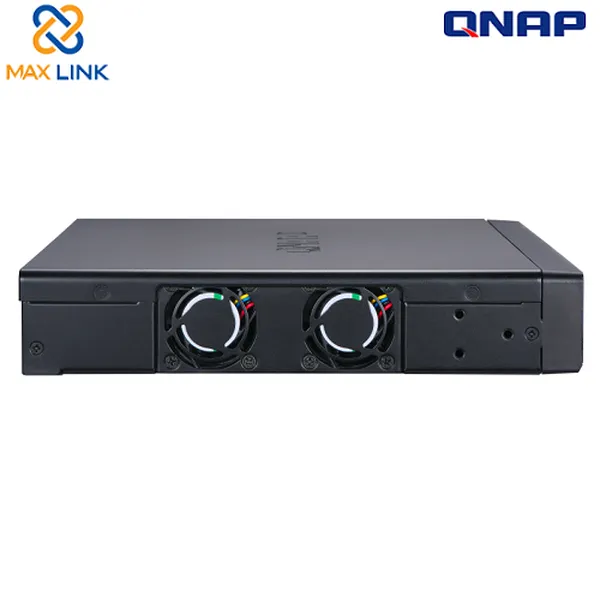

Với hệ thống làm mát thông minh, QSW-M804-4C đảm bảo hiệu suất mạng tốc độ cao mà không làm mất tiếng ồn xung quanh. Hỗ trợ IEEE 802.3az (EEE) cũng giúp giảm tiêu thụ điện năng mà không làm giảm hiệu suất hoặc chức năng. Bằng cách phát hiện động các tốc độ và hoạt động liên kết và điều chỉnh cho phù hợp, QSW-M804-4C tiết kiệm năng lượng lên đến 50% để giảm thiểu chi phí vận hành.
Cài đặt linh hoạt và kiểu dáng đẹp
QSW-M804-4C có thiết kế hiện đại kiểu dáng đẹp, hòa hợp với các ngôi nhà và văn phòng kỹ thuật số hiện đại. Một Bộ Rackmount được bao gồm để cung cấp thêm các tùy chọn cài đặt.
Thông số kỹ thuật:
|
Loại quản lý |
Quản lý web |
|
Số lượng cổng |
số 8 |
|
10GbE SFP + |
4 |
|
Cổng kết hợp 10GbE SFP + / RJ45 |
4Lưu ý: Các cổng 10GbE SFP + tương thích ngược với 1GbE SFP; cổng kết hợp RJ45 (đồng) hỗ trợ tối đa năm tốc độ (10G / 5G / 2,5G / 1G / 100M). |
|
Cổng quản lý |
1 x 1GbE RJ45 |
|
Mô tả nguồn điện |
Bộ cấp nguồn nội bộ |
|
Tối đa Sự tiêu thụ năng lượng |
70W |
|
Loại công suất đầu vào |
AC |
|
dải điện áp đầu vào |
100 - 240VAC, 50 / 60Hz |
|
Bảng địa chỉ MAC |
16 nghìn |
|
Tổng thông lượng không chặn |
80Gb / giây |
|
Chuyển đổi công suất |
160Gb / giây |
|
Giao diện quản lý |
Web |
|
Bảng điều khiển |
RS232 |
|
Ethernet hiệu quả năng lượng (khiếu nại IEEE 802.3az) |
|
|
Quạt |
Hệ thống: 4 x 4 cm (12V) |
|
Các tiêu chuẩn được hỗ trợ |
IEEE 802.3 Ethernet |
|
Đèn báo LED |
Mỗi cổng: Tốc độ / Liên kết / Hoạt động |
|
nút |
Nút reset |
|
Kích thước (HxWxD) |
46,65 x 285 x 236,6 mm |
|
Trọng lượng (Net) |
2,12 kg |
|
Nhiệt độ hoạt động |
0 ° C đến 40 ° C (32 ° F đến 104 ° F) |
|
Độ ẩm tương đối |
5% –95% (không ngưng tụ) |
|
Chứng chỉ |
FCC, CE, VCCI, BSMI, RCM, WEEE |
|
Tuân thủ điện từ |
LỚP A |
|
Khung Jumbo |
9 nghìn |
|
Sự bảo đảm |
2 năm |
