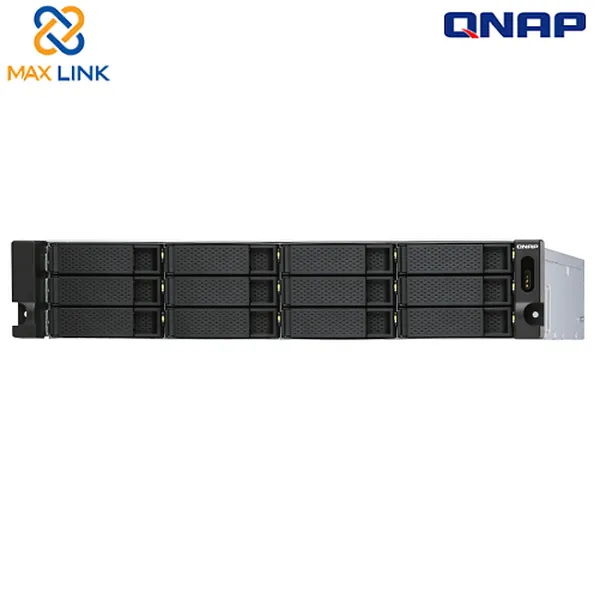

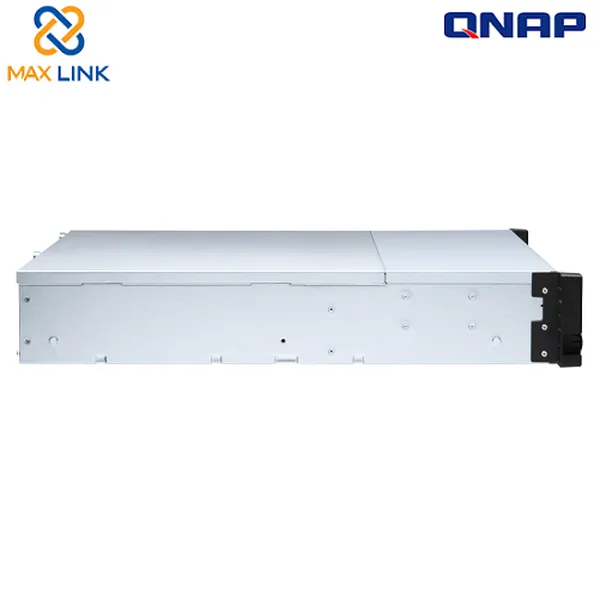

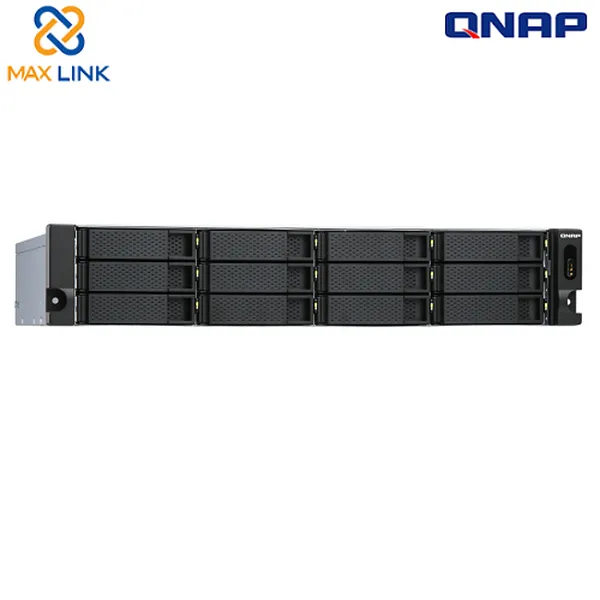

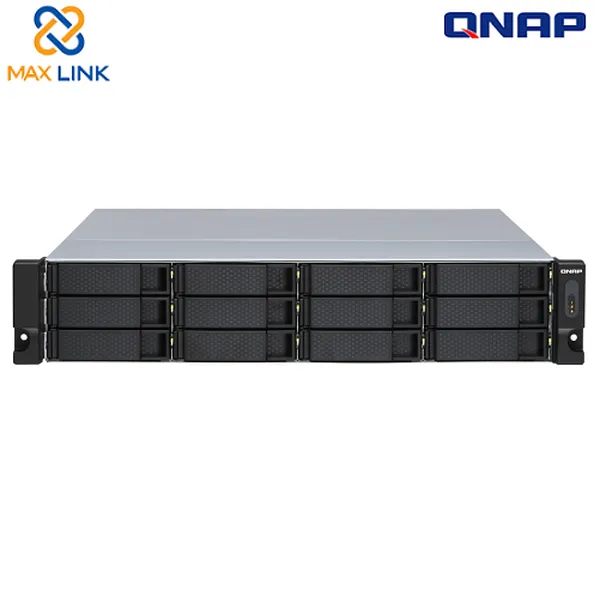

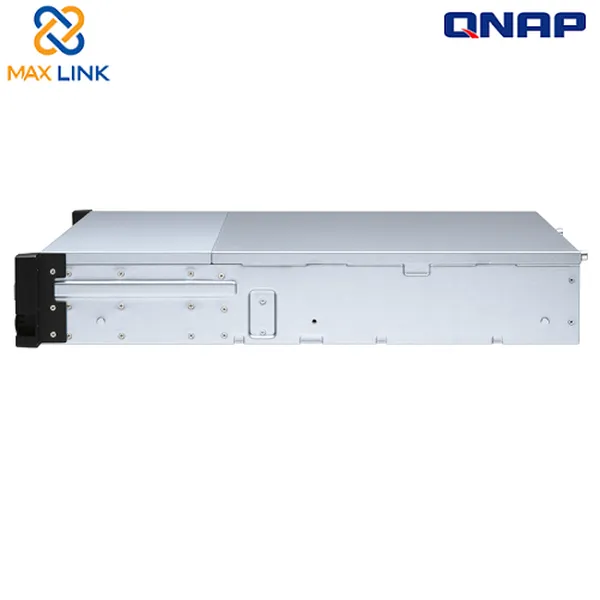

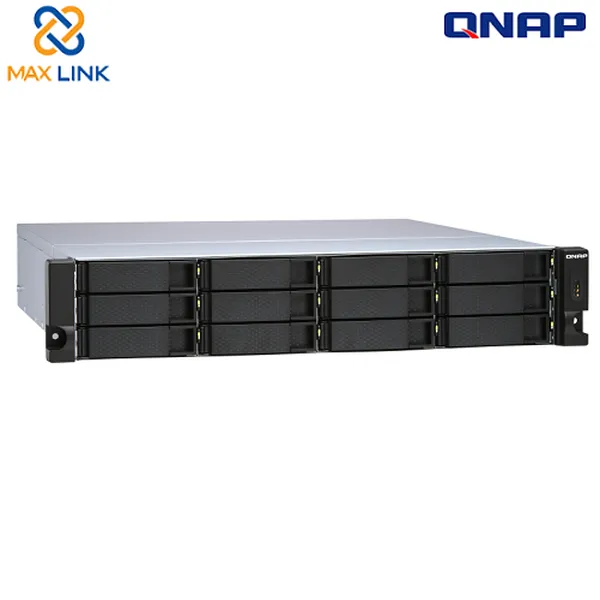

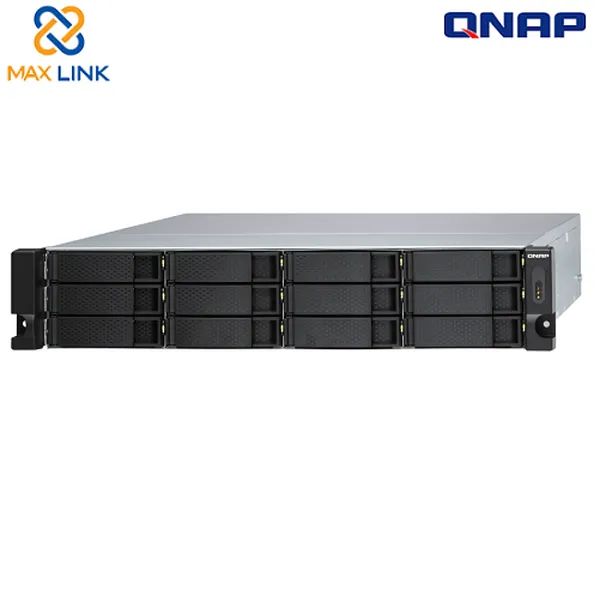

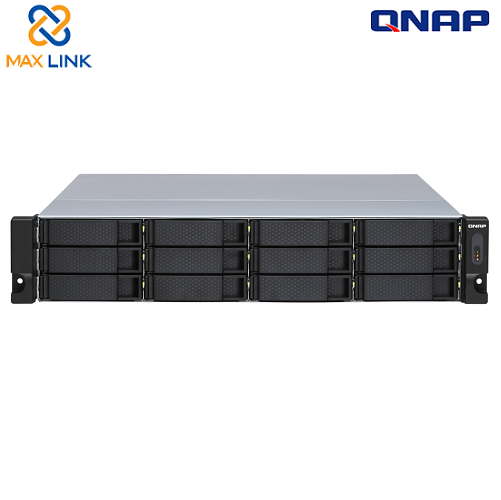

Thiết bị lưu trữ mạng NAS Qnap TL-R1200S-RP (Bộ mở rộng)
Hộp lưu trữ TL-R1200S-RP Rackmount JBOD cho phép bạn sao lưu và mở rộng các máy tính và máy chủ QNAP NAS, Windows® và Ubuntu® của mình. TL-R1200S-RP có 12 khay ổ đĩa 3,5 inch SATA 6Gb / s, TL-R1200S-RP đi kèm với thẻ QXP PCIe để kết nối vỏ bằng cáp SFF-8088 (hoặc SFF-8644). Nó cung cấp hiệu suất đọc / ghi đáng tin cậy cho các tác vụ lưu trữ và sao lưu suôn sẻ.
- TL SATA JBOD dung lượng cao không chỉ có thể mở rộng lưu trữ NAS mà còn cả máy tính và máy chủ Windows® và Ubuntu®.
- Cáp kết nối SFF-8088 (hoặc SFF-8644) hỗ trợ bốn kênh SATA 6Gb / s trên mỗi cáp (tổng cộng là 24Gb / s) và cung cấp tốc độ truyền dữ liệu nhanh hơn eSATA và USB.
- Nguồn điện dự phòng 250W có thể đảm bảo thời gian hoạt động của hệ thống tối đa.
Hiệu suất cao của TL SATA JBOD
TL SATA JBOD hỗ trợ truyền nhiều làn SATA 6Gb / s và mỗi làn SATA kết nối trực tiếp với một ổ đĩa SATA duy nhất để giúp cải thiện hiệu suất. Với kênh tốc độ cao 1-1, TL SATA JBOD mang lại hiệu suất truyền tuyệt vời.
Cấu hình và quản lý lưu trữ linh hoạt
TL-R1200S-RP cung cấp cấu hình lưu trữ được điều khiển bằng phần mềm để quản lý linh hoạt hơn. Bạn có thể định cấu hình RAID và giám sát vỏ JBOD và tình trạng ổ đĩa bằng Bộ nhớ & Ảnh chụp nhanh khi được kết nối với QTS hoặc QuTS hero NAS hoặc với tiện ích QNAP JBOD Manager khi được kết nối với máy tính.
- Sử dụng Trình quản lý Lưu trữ & Ảnh chụp nhanh trong QTS hoặc QuTS hero để định cấu hình TL-R1200S-RP làm vỏ bọc lưu trữ cho QNAP NAS của bạn. Chế độ lưu trữ mở rộng NAS hỗ trợ các chức năng NAS khác nhau, bao gồm cả vùng lưu trữ và ảnh chụp nhanh. Với TL-R1200S-RP, bạn có thể dễ dàng mở rộng dung lượng lưu trữ.
- QNAP JBOD Manager là một tiện ích dành cho máy tính để bàn để giám sát TL-R1200S-RP trên máy tính Windows® và Ubuntu®. Bạn có thể nhanh chóng nhận được trạng thái đĩa, thông tin JBOD và tình trạng sức khỏe, xem tốc độ quay của quạt và kiểm tra các bản cập nhật phiên bản chương trình cơ sở.
Theo dõi thông minh trạng thái đóng gói JBOD trên PC và Máy chủ với QNAP JBOD Manager
QNAP JBOD Manager là một tiện ích dành cho máy tính để bàn để giám sát TL-R1200S-RP trên máy tính Windows® và Ubuntu®. Bạn có thể nhanh chóng nhận được trạng thái đĩa, thông tin JBOD và tình trạng sức khỏe, xem tốc độ quay của quạt và kiểm tra các bản cập nhật phiên bản chương trình cơ sở. Tất cả các sự kiện trên thiết bị đều được ghi lại và sẽ gửi thông báo trên màn hình khi có cảnh báo hệ thống.

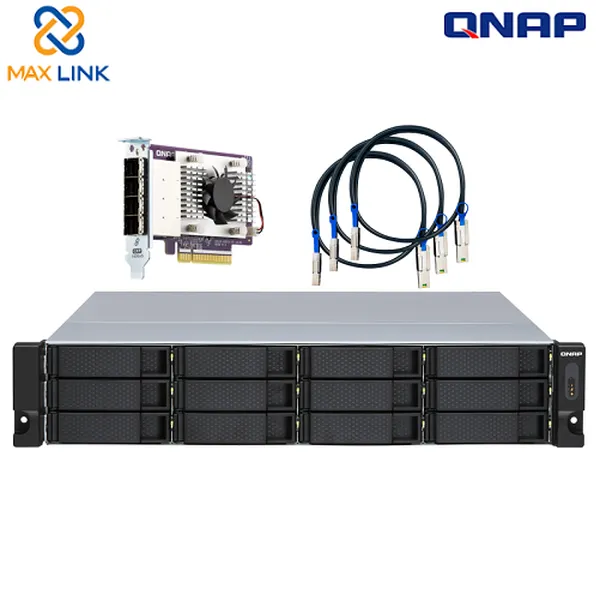

Mở rộng kết nối linh hoạt với thẻ QXP PCIe
Lắp thẻ QXP PCIe độc quyền vào QNAP NAS, PC Windows® hoặc Ubuntu® và máy chủ của bạn để kết nối vỏ JBOD qua cáp SFF-8088 (hoặc SFF-8644), để mở rộng lưu trữ dễ dàng và linh hoạt.
Cáp bên ngoài SAS / SATA 6Gb / s
Cáp 1 mét (3,28 ft.) SFF-8644 đến SFF-8088
• Đối với thẻ QXP-1600eS PCIe SATA
• Hỗ trợ SATA 6Gb / s và SAS 6Gb / s
• Tương thích với các sản phẩm JBOD SAS 6Gb / s của bên thứ ba
Cáp SFF-8088 đến SFF-8088 dài 1 mét (3,28 ft.)
• Đối với thẻ PCIe SATA QXP-400eS-A1164 và QXP-800eS-A1164
• Hỗ trợ SATA 6Gb / giây và SAS 6Gb / giây
• Tương thích với các sản phẩm JBOD SAS 6Gb / s của bên thứ ba
Các tình huống sử dụng linh hoạt để đáp ứng nhu cầu mở rộng lưu trữ
TL-R1200S-RP đáp ứng nhiều yêu cầu mở rộng lưu trữ cho gia đình và văn phòng. Dưới đây là danh sách các tình huống ứng dụng tiềm năng:
Tình huống 1: Mở rộng dung lượng NAS của bạn
TL-R1200S-RP cung cấp một phương pháp thay thế cho người dùng để mở rộng dung lượng lưu trữ NAS của họ. Bằng cách kết nối TL-R1200S-RP với NAS của họ và sử dụng Trình quản lý Lưu trữ & Ảnh chụp nhanh trong QTS hoặc QuTS hero, người dùng có thể dễ dàng định cấu hình và quản lý việc mở rộng bộ nhớ của họ. TL-R1200S-RP hỗ trợ nhiều chức năng quản lý tệp và lưu trữ QNAP NAS, cho phép người dùng xây dựng nhóm lưu trữ, tìm tệp bằng Qsirch và tổ chức tệp bằng Qfiling.
|
Chức năng |
QNAP TL-R1200S-RP |
QNAP TR-004 |
UX-500P |
Thiết bị RAID / JBOD bên ngoài khác |
|
Kiểu kết nối |
SATA |
USB 3.2 thế hệ 1 |
USB 3.2 thế hệ 1 |
Theo thiết bị |
|
Khoang ổ đĩa |
12 |
4 |
5 |
Theo thiết bị |
|
Hệ thống được hỗ trợ |
QNAP QTS / QuTS hero, Windows, Linux, v.v. |
QNAP QTS / QuTS hero, Windows, Linux, v.v. |
Anh hùng QNAP QTS / QuTS |
QNAP QTS / QuTS hero, Windows, Linux, v.v. |
|
Theo dõi tình trạng đĩa |
Được hỗ trợ (QNAP QTS / QuTS hero, Windows, Linux) |
Được hỗ trợ (QNAP QTS / QuTS hero, Windows) |
Được hỗ trợ |
Không được hỗ trợ |
|
Bảo vệ RAID phần cứng |
Không được hỗ trợ |
Được hỗ trợ (QNAP QTS / QuTS hero, Windows) |
Không được hỗ trợ |
Thay đổi theo thiết bị |
|
Tạo nhóm lưu trữ |
Được hỗ trợ |
Được hỗ trợ |
Được hỗ trợ |
Không được hỗ trợ |
|
Di chuyển RAID, mở rộng dung lượng |
Được hỗ trợ (QNAP QTS / QuTS hero, Windows, Linux) |
Không được hỗ trợ |
Được hỗ trợ |
Thay đổi theo thiết bị |
Tình huống 2: Bộ nhớ ngoài cho NAS của bạn
Bạn có thể sử dụng TL-R1200S-RP để mở rộng lưu trữ NAS của mình. Bạn có thể chọn các đĩa để tạo vùng lưu trữ nhằm mở rộng dung lượng NAS của mình hoặc bạn có thể coi mỗi đĩa như một không gian lưu trữ bên ngoài riêng lẻ và sử dụng nó như một ổ đĩa di động để linh hoạt hơn. Bất kể chế độ bạn sử dụng là gì, bạn luôn có thể sử dụng Trình quản lý lưu trữ & ảnh chụp nhanh trong QTS hoặc QuTS hero để thiết lập và quản lý TL-R1200S-RP của mình và sử dụng ổ cứng SMART và Trung tâm thông báo để kiểm tra trạng thái đĩa bất cứ lúc nào và bất cứ nơi đâu.
- Chế độ 1: Mở rộng dung lượng NAS bằng chế độ nhóm lưu trữ
Bạn có thể sử dụng Storage & Snapshots Manager trong QTS hoặc QuTS hero để định cấu hình vùng lưu trữ RAID cho TL-R1200S-RP của mình và mở rộng dung lượng NAS.
- Chế độ 2: Mở rộng NAS của bạn bằng chế độ lưu trữ bên ngoài
Bạn có thể coi mỗi đĩa trên TL-R1200S-RP như một không gian lưu trữ riêng lẻ và mở rộng dung lượng NAS của mình. Ví dụ, nó sẽ hiển thị 8 đĩa ngoài độc lập trên một NAS 8-khoang.
Tình huống 3: Mở rộng không gian lưu trữ của máy tính và máy chủ Windows® và Ubuntu® của bạn
Bạn có thể sử dụng TL-R1200S-RP với máy tính và máy chủ Windows® và Ubuntu® để mở rộng thêm dung lượng lưu trữ. Bạn có thể thiết lập cấu hình RAID của TL-R1200S-RP để bảo vệ dữ liệu an toàn hơn. Hơn nữa, bạn cũng có thể sử dụng chế độ đĩa đơn và định dạng với hệ thống tệp exFAT để truy cập và chia sẻ tệp giữa các máy tính Windows® và Ubuntu® thuận tiện hơn.
- Chế độ 1: Chế độ cấu hình RAID
Bạn có thể bảo vệ dữ liệu bằng cách tạo phần mềm RAID 0, RAID 1 và RAID 5 với tiện ích gốc trong máy tính Windows® và Ubuntu® của mình, đồng thời sử dụng QNAP JBOD Manager để theo dõi thông tin trạng thái TL-R1200S-RP.
- Chế độ 2: Chế độ đĩa đơn
Bạn có thể định dạng ổ cứng bằng hệ thống tệp exFAT trong khi truy cập và chia sẻ tệp giữa các máy tính Windows® và Ubuntu®.
Tình huống 4: Thẻ RAID phần cứng của bên thứ ba để bảo vệ nâng cao
Bạn có thể cài đặt thẻ RAID phần cứng của bên thứ ba trên TL-R1200S-RP để bảo vệ phần cứng nâng cao RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 và RAID 60 và sử dụng phần mềm tiện ích Windows® để quản lý TL-R1200S của bạn -RP.
TL-R1200S-RP mang lại hiệu suất tốt hơn các giải pháp USB và eSATA JBOD khác
TL-R1200S-RP có kết nối SFF-8088 (hoặc SFF-8644) và nhiều khay SATA 6Gb / s. Điều này cung cấp hiệu suất đọc tuần tự tốt hơn và tốc độ truyền dữ liệu nhanh hơn so với các thùng mở rộng USB và eSATA hiện có, đồng thời là một lựa chọn kinh tế hơn so với thùng QNAP REXP SAS.
Thông số kỹ thuật
|

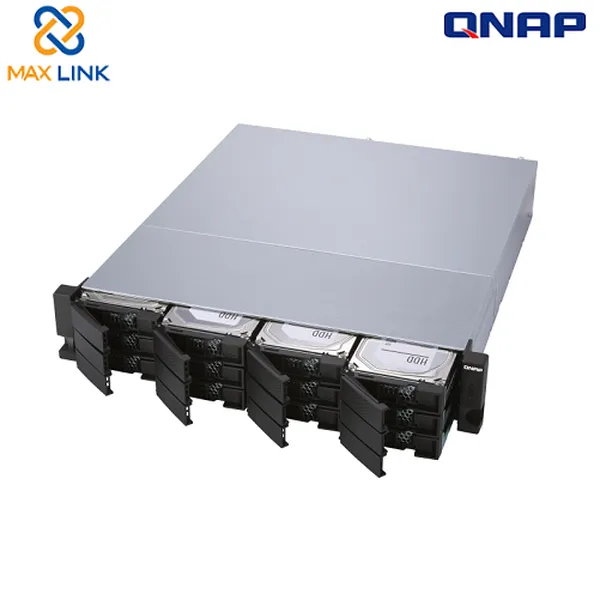

Ổ đĩa bay |
12 x 3,5-inch SATA 6Gb / giây, 3Gb / giây |
|
Khả năng tương thích của Drive |
Ổ đĩa cứng SATA 3,5 inch Ổ cứng SATA |
|
Công tắc Bật / Tắt cảnh báo âm thanh |
ü |
|
Yếu tố hình thức |
2U Rackmount |
|

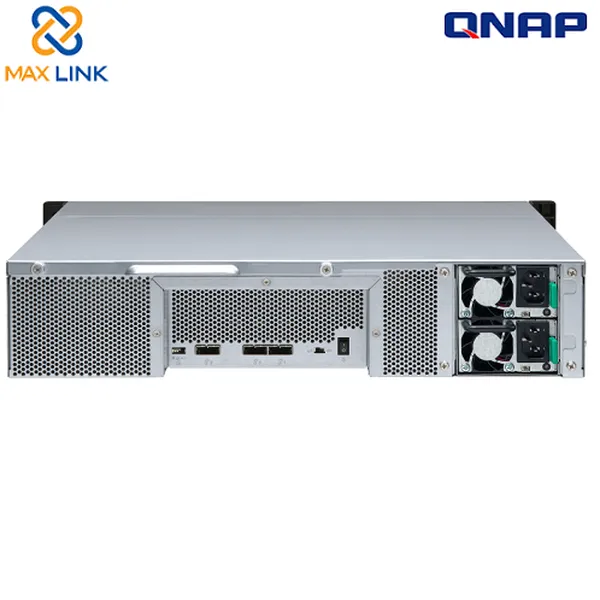

Giao diện máy chủ |
3 x SFF-8088 |
|
Đèn báo LED |
HDD 1-12, Trạng thái, Liên kết, Lỗi quạt |
|
nút |
Công tắc điện |
|
Kích thước (HxWxD) |
88,6 × 482 × 562,5 mm |
|
Trọng lượng (Net) |
9,49 kg |
|
Trọng lượng) |
12,77 kg |
|
Tối đa số lượng ổ cứng HDD / SSD được hỗ trợ |
12 |
|
Loại ổ cứng |
Ổ đĩa cứng SATA 3,5 inch Ổ cứng SATA |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
PSU 250W (x2), 100 - 240V |
|
Mức tiêu thụ điện: Chế độ hoạt động, điển hình |
73,7 WĐã kiểm tra phân cực hoàn toàn với ổ cứng Seagate ST6000NM0024. |
|
Công tắc chế độ quạt |
(Tự động, cao, trung bình, thấp) |
|
Quạt |
2 x 70mm, 12VDC |
|
Mức âm thanh |
33,7 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Khe bảo mật Kensington |
ü |
