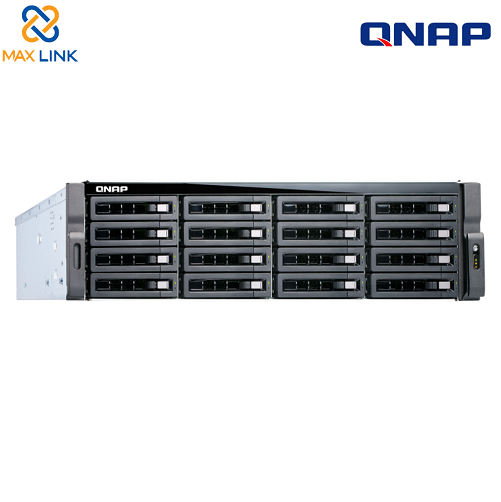

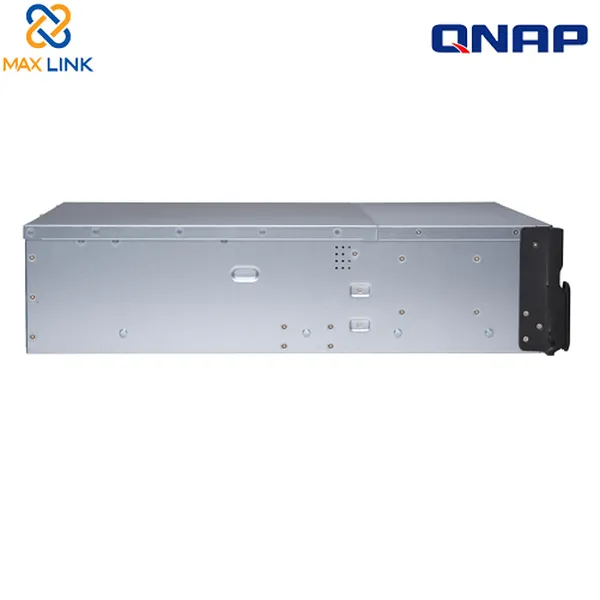

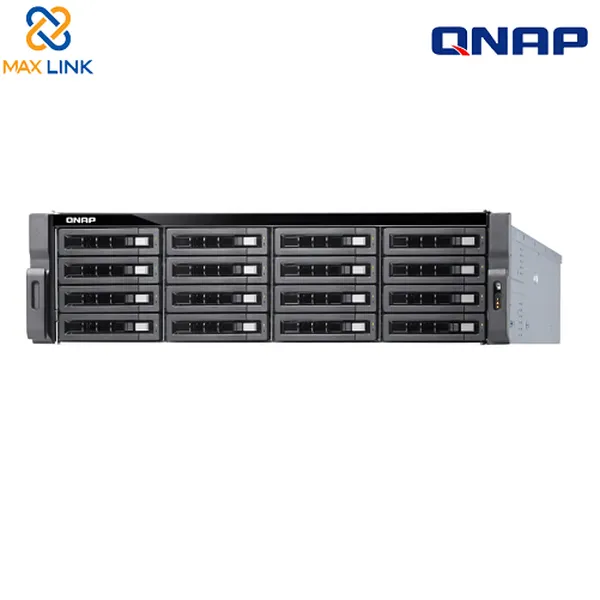

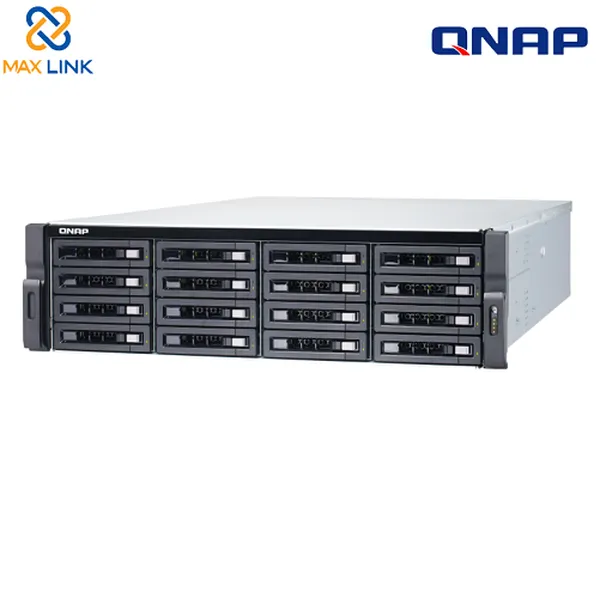

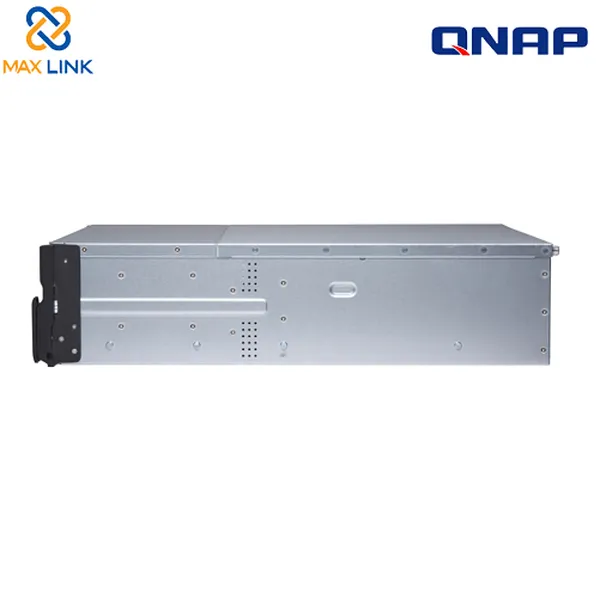

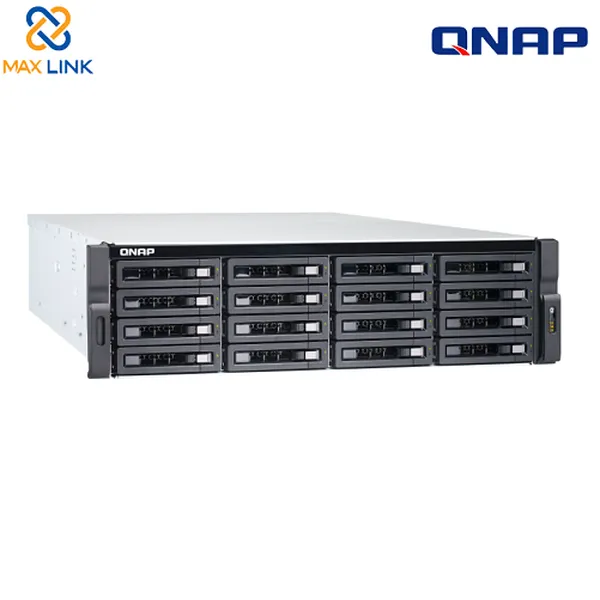

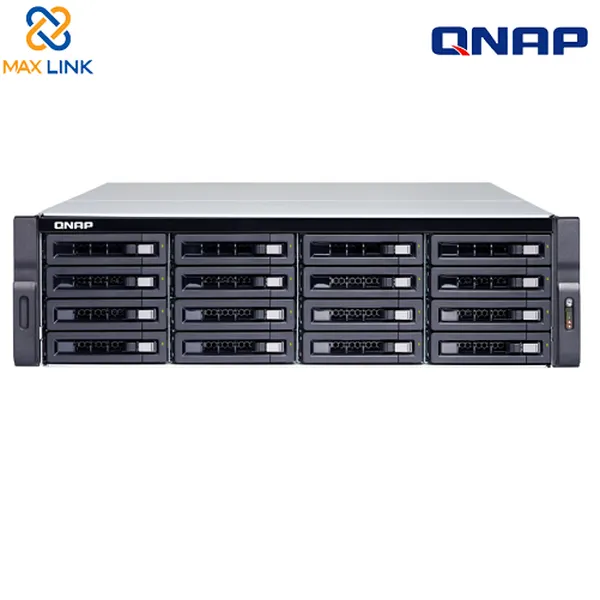

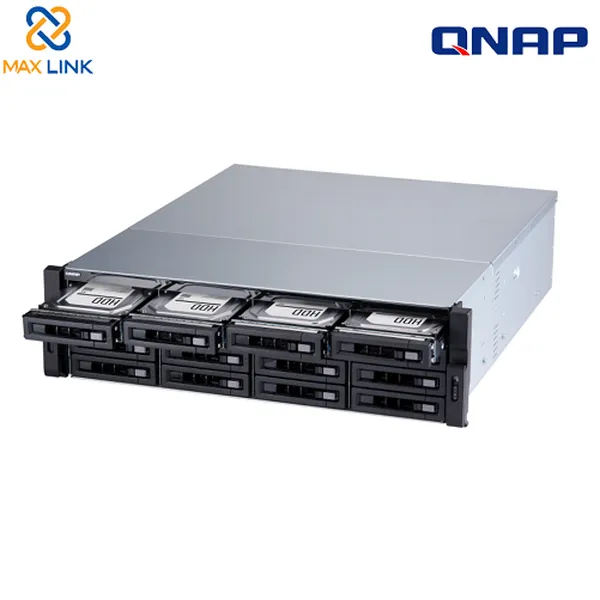

Thiết bị lưu trữ mạng NAS Qnap TS-1683XU-RP-E2124-16G
NAS doanh nghiệp TS-1683XU-RP dựa trên Intel® Xeon® E với bộ nhớ DDR4 ECC (Mã sửa lỗi) lên đến 64 GB mang lại hiệu suất cấp máy chủ với độ tin cậy đáng tin cậy. Nó có bộ điều khiển SmartNIC 10GbE không chỉ đáp ứng các ứng dụng đòi hỏi băng thông mà còn hỗ trợ iSER giảm tải khối lượng công việc của CPU với hiệu suất ảo hóa được tăng cường, trong khi mở rộng PCIe cho phép cài đặt card đồ họa để tăng cường khả năng giám sát video, ảo hóa và các ứng dụng AI. TS-1683XU-RP hướng đến hiệu suất cung cấp cho bạn các tính năng nâng cao sẵn sàng cho doanh nghiệp, bao gồm dự phòng thêm SSD do phần mềm xác định, mạng và công tắc ảo do phần mềm xác định, v.v.
- Bộ nhớ DDR4 ECC phát hiện và sau đó sửa lỗi bộ nhớ bit đơn, thể hiện độ tin cậy cao cho các ứng dụng quan trọng.
- Hai cổng 10GbE SFP + SmartNIC với hỗ trợ iSER giúp tăng tốc chia sẻ tệp lớn, truyền dữ liệu chuyên sâu và các ứng dụng ảo hóa VMware.
- Khả năng mở rộng PCIe cho phép card đồ họa hoặc bộ điều hợp 40GbE / 25GbE / 10GbE để tăng hiệu suất ứng dụng.
- Hỗ trợ ảo hóa VMware®, Citrix®, Microsoft® Hyper-V® và Windows Server® 2016 với độ tin cậy và tiết kiệm chi phí.
- Việc cung cấp thêm quá mức cho phép SSD do phần mềm xác định sẽ chống lại sự khuếch đại ghi và tối ưu hóa tốc độ ghi ngẫu nhiên của SSD cho các ứng dụng đòi hỏi IOPS.
- Quản lý bảo mật toàn diện, cung cấp cổng bảo mật cho NAS của bạn và giúp bạn luôn được thông báo về trạng thái NAS.
Bộ xử lý Intel® Xeon® E, hiệu suất vượt trội
TS-1683XU-RP trang bị bộ vi xử lý Intel® Xeon® E-2136 sáu lõi 3,3 GHz (tốc độ lên đến 4,5 GHz), bộ nhớ DDR4 ECC 16 GB (có thể nâng cấp lên 64 GB) và nguồn điện dự phòng, cung cấp cấp máy chủ hiệu suất và độ tin cậy đáng tin cậy cho môi trường CNTT doanh nghiệp khắc nghiệt như một giải pháp NAS tiết kiệm chi phí. Bên cạnh 4 cổng LAN Gigabit RJ45, TS-2483XU-RP đi kèm với hai cổng LAN 10GbE SFP + SmartNIC để mang lại hiệu suất tăng đáng kể.
Bộ nhớ ECC ngăn chặn lỗi dữ liệu bị hỏng để đảm bảo độ tin cậy
TS-1683XU-RP dựa trên Intel® Xeon® E sử dụng bộ nhớ ECC có thể phát hiện và sửa lỗi bộ nhớ bit đơn khi chúng xảy ra để ngăn chặn thời gian chết và mất dữ liệu, điều này rất cần thiết cho cấp máy chủ luôn hoạt động, quan trọng. các ứng dụng. TS-1683XU-RP hỗ trợ bộ nhớ DDR4 kênh đôi trong bốn khe Long-DIMM. Khi sử dụng các mô-đun bộ nhớ được ghép nối, TS-1683XU-RP có thể tận dụng sức mạnh của kiến trúc kênh đôi để tăng hiệu suất. Bạn cũng có thể tùy chỉnh cấu hình bộ nhớ (hỗ trợ RAM lên đến 64 GB) của TS-1683XU-RP để có hiệu suất cao hơn nhằm giải quyết các khối lượng công việc thay đổi động chẳng hạn như ảo hóa.
Phần cứng cấp máy chủ: Mạnh mẽ và có thể mở rộng
TS-1683XU-RP có phần cứng vượt trội và kiến trúc có thể mở rộng, cho phép hiệu suất tối ưu và tính linh hoạt để đáp ứng nhu cầu kinh doanh về hiệu suất và đa dạng hóa ứng dụng.
Kết nối 10GbE kép tối ưu hóa truyền dữ liệu tốc độ cao và ảo hóa VMware với iSER
TS-1683XU-RP cung cấp hai cổng 10GbE SFP + sử dụng bộ điều khiển SmartNIC. Chúng hỗ trợ Phần mở rộng iSCSI cho giao thức RDMA (iSER), cho phép dữ liệu bỏ qua trình điều khiển mạng chung, lớp socket và nhập trực tiếp vào bộ đệm bộ nhớ của máy chủ ESXi và bộ nhớ để giảm tải khối lượng công việc của CPU. Khi cả máy chủ VMware® và TS-1683XU-RP hỗ trợ iSER, nó có thể cung cấp hiệu suất đọc / ghi ngẫu nhiên tăng lên đến 60% và độ trễ giảm 50%, cung cấp một công cụ thiết yếu để tối ưu hóa các ứng dụng ảo hóa đòi hỏi.
Khuyến nghị sử dụng khe cắm PCIe
TS-1683XU-RP cung cấp nhiều khe cắm PCIe. Để đảm bảo rằng ổ đĩa SATA có đủ băng thông, bạn chỉ nên sử dụng các thẻ mở rộng cấp thấp, (chẳng hạn như 1GbE NIC, thẻ USB 3.2 Gen 1 hoặc bộ điều hợp Wi-Fi) với khe cắm PCIe Gen2 (Khe cắm 1, 3, 5) vì khe cắm này được kết nối với PCH. Đối với thẻ mở rộng cao cấp (bao gồm 10GbE / 40GbE NIC, thẻ SAS,Thẻ tăng tốc Mustang-200và cạc đồ họa), bạn nên sử dụng các khe cắm PCIe Gen3 (Khe 2, 4) vì các khe này được kết nối với CPU.
Khả năng I / O dồi dào với mở rộng PCIe
TS-1683XU-RP có 5 khe cắm PCIe cho phép sử dụng các loại thẻ mở rộng khác nhau để mở rộng tiềm năng ứng dụng.
Tăng sức mạnh cho máy tính tăng tốc GPU với card đồ họa
Card đồ họa được tối ưu hóa cho các phép tính và biến đổi đồ họa. TS-1683XU-RP cung cấp các khe cắm PCIe để lắp đặt card đồ họa AMD Radeon ™ hoặc NVIDIA® nhằm tăng cường khả năng học máy AI chuyên sâu về dữ liệu, đồng thời mang lại lợi ích cho việc xử lý hình ảnh và hiệu suất máy ảo (thông qua GPU).
Khe PCIe được đề xuất cho cạc đồ họa và kích thước được hỗ trợ
|
Dòng TS-x83XU |
Nguồn cấp |
Khe cắm PCIe |
Kích thước (W x H x L) (mm) |
|
TS-983XU |
250W |
Vị trí 1 |
19 x 68,9 x 257 |
|
TS-983XU-RP |
300W (x2) |
Vị trí 1 |
|
|
TS-883XU |
350W |
Vị trí 2 |
37 x 68,9 x 214 |
|
TS-883XU-RP |
300W (x2) |
Vị trí 4 |
|
|
TS-1283XU-RP |
300W (x2) |
Vị trí 2 |
37 x 68,9 x 214 |
|
Vị trí 4 |
|||
|
TS-1683XU-RP |
500W (x2) |
Vị trí 2 |
38,5 x 111 x 214 |
|
Vị trí 4 |
|||
|
TS-2483XU-RP |
800W (x2) |
Vị trí 2 |
55 x 138 x 312 |
|
Vị trí 4 |
Bộ nhớ đệm SSD và phân loại tự động cho phép hiệu quả lưu trữ được tối ưu hóa 24/7
Bằng cách cho phép tự động phân cấp Qtier ™ trên TS-1683XU-RP, các tổ chức có thể chỉ cần mua số lượng ổ SSD cần thiết và đạt được giá trị / hiệu suất cao nhất và hiệu quả lưu trữ tối ưu để lưu trữ và chia sẻ dữ liệu.
Cải thiện tốc độ truy cập dữ liệu ngẫu nhiên với bộ nhớ đệm
SSD Bộ nhớ đệm SSD tăng tốc hiệu suất IOPS và giảm độ trễ cho khối lượng lưu trữ. Chúng hoàn hảo cho các ứng dụng yêu cầu IOPS (bao gồm cơ sở dữ liệu và ảo hóa) và có thể cải thiện đáng kể quy trình làm việc tổng thể. TS-1683XU-RP cũng hỗ trợ bộ nhớ đệm SSD chỉ ghi để tăng cường đáng kể các ứng dụng cần ghi nhiều và cả bộ nhớ đệm RAID 5/6 SSD để có hiệu suất và không gian bộ nhớ đệm cao hơn.
Tối đa hóa giá trị của ổ SSD với Công nghệ Qtier
Công nghệ Qtier ™ trao quyền cho TS-1683XU-RP với tính năng tự động phân tầng giúp liên tục tối ưu hóa hiệu quả lưu trữ bằng cách tự động di chuyển dữ liệu giữa ổ SSD 2,5 inch và ổ cứng dung lượng cao dựa trên tần số truy cập của dữ liệu. Qtier ™ 2.0 có tính năng nhận biết IO cho phép lưu trữ theo cấp SSD với không gian dự trữ giống như bộ nhớ cache để xử lý I / O liên tục trong thời gian thực, tối đa hóa lợi thế của SSD.
Đạt được mức hiệu suất SSD cấp doanh nghiệp từ SSD dành cho người tiêu dùng giá cả phải chăng
TS-1683XU-RP hỗ trợ dự phòng dư thừa (OP) SSD do phần mềm xác định, cho phép bạn phân bổ không gian OP bổ sung (từ 1% đến 60%) để tối ưu hóa tốc độ ghi ngẫu nhiên và kéo dài tuổi thọ SSD. Giờ đây, bạn có thể sử dụng SSD tiêu dùng giá cả phải chăng cho TS-1683XU-RP, điều chỉnh SSD OP và có khả năng đạt được hiệu suất và độ bền tương tự như SSD cấp doanh nghiệp để tận hưởng sao lưu tệp nhanh hơn, trải nghiệm đa phương tiện mượt mà hơn và các ứng dụng ảo hóa được tối ưu hóa.
|
Tình huống |
Máy chủ tệp |
Web, ứng dụng, máy chủ ảo hóa |
Đồng bộ hóa, chỉnh sửa video |
Giám sát, Sao lưu, Máy chủ ghi nhật ký |
Cơ sở dữ liệu quan trọng của doanh nghiệp |
|
Cấu hình SSD |
Qtier |
Qtier |
Đọc ghi vào bộ nhớ đệm |
Bộ nhớ đệm chỉ ghi |
RAID SSD |
|
RAID SSD |
RAID 6 |
RAID 10 |
RAID 5 |
RAID 10 |
RAID 10 |
|
SSD OP |
10% |
20% |
20% |
30% |
30% |
Xây dựng một môi trường SAN Fibre Channel với giá cả phải chăng
Các thiết bị SAN (Mạng Khu vực Lưu trữ) Kênh Sợi chung thường đắt tiền. Giờ đây, bạn có nhiều tùy chọn thân thiện hơn để dễ dàng thêm NAS của mình vào môi trường SAN. Sau khi thẻ Kênh sợi quang Marvell®, ATTO® hoặc QNAP đã được cài đặt trong TS-1683XU-RP, bạn có thể đặt Mục tiêu kênh sợi quang bằng ứng dụng iSCSI & Kênh sợi quang và tận dụng nhiều lợi ích từ QNAP NAS bao gồm bảo vệ ảnh chụp nhanh, Bộ nhớ phân cấp Qtier ™, tăng tốc bộ nhớ cache SSD và hơn thế nữa. Ngoài ra, các tính năng LUN Masking và Port Binding cung cấp thêm một lớp bảo mật cho dữ liệu của bạn.
Lên đến 128 kênh giám sát trong QVR Pro để giám sát an ninh toàn diện
TS-1683XU-RP hỗ trợ giải pháp giám sát QVR Pro với 8 kênh không cần giấy phép để giám sát giám sát, có thể mở rộng lên đến 128 kênh * với việc mua thêm giấy phép kênh để triển khai bảo mật rộng rãi hơn. QVR Pro hỗ trợ hơn 5.000 camera IP, bao gồm tất cả các camera mắt cá tiêu chuẩn hiện có trên thị trường. Có nhiều tính năng nâng cao hơn để giải phóng hết tiềm năng của camera mắt cá: cho phép xem đồng thời hình ảnh của một camera mắt cá ở chín kênh từ các góc độ khác nhau và giải mã tăng tốc phần cứng đa nền tảng cho hình ảnh camera mắt cá. QVR Pro đảm bảo hiệu suất giám sát cao hơn để bảo mật cao hơn đồng thời cung cấp khả năng triển khai linh hoạt và tiết kiệm ngân sách.
Phân bổ linh hoạt tài nguyên mạng vật lý và mạng ảo để đơn giản hóa việc triển khai mạng
Ứng dụng Network & Virtual Switch cho phép bạn tận dụng tài nguyên mạng vật lý hạn chế cho các ứng dụng ảo không giới hạn và quản lý tập trung toàn bộ cấu trúc mạng với bản đồ cấu trúc liên kết mạng được trực quan hóa tuyệt vời. Khả năng quản lý linh hoạt cho phép bạn tổ chức lại các kết nối mạng vật lý và ảo một cách dễ dàng hơn, vì vậy bạn có thể phân bổ tài nguyên mạng đầy đủ cho TS-1683XU-RP, các máy ảo và vùng chứa bất cứ khi nào cần. Việc triển khai mạng được đơn giản hóa rất nhiều trong khi hiệu quả quản lý mạng của bạn được cải thiện đáng kể.
Hoàn thành kế hoạch sao lưu
TS-1683XU-RP cung cấp giải pháp sao lưu & khôi phục thảm họa đáng tin cậy, linh hoạt để hỗ trợ các tổ chức thực hiện các công việc sao lưu định kỳ với hiệu quả về chi phí và năng suất cao.
- Ảnh chụp nhanh cho Âm lượng & LUN
Ảnh chụp nhanh là yếu tố cần thiết để bảo vệ dữ liệu NAS và tính năng cấp khối của chúng khiến chúng trở thành một phương pháp đáng tin cậy để bảo vệ dữ liệu trước mối đe dọa ngày càng tăng của ransomware. TS-1683XU-RP hỗ trợ lên đến 256 ảnh chụp nhanh trên mỗi ổ đĩa / LUN và lên đến 1.024 ảnh chụp nhanh trên mỗi NAS.
- Đồng bộ hóa sao lưu kết hợp
Hợp nhất các chức năng sao lưu, khôi phục và đồng bộ hóa (sử dụng RTRR, rsync, FTP, CIFS / SMB) để dễ dàng truyền dữ liệu đến các không gian lưu trữ cục bộ, từ xa và đám mây như một kế hoạch lưu trữ dữ liệu toàn diện và khôi phục sau thảm họa.
- Sao lưu máy ảo
Với hiệu suất cao, dung lượng lưu trữ lớn tiềm năng, giải pháp ảo hóa tích hợp và hỗ trợ chụp nhanh ghi lại trạng thái của hệ thống bất kỳ lúc nào, TS-1683XU-RP là lựa chọn hoàn hảo để sao lưu các máy ảo.
- Sao lưu Windows và Mac
Sử dụng tiện ích QNAP NetBak Replicator không có giấy phép để sao lưu / khôi phục tệp từ máy tính Windows®. Time Machine® được hỗ trợ đầy đủ để sao lưu máy tính Mac®.
Giải pháp sao lưu VM tốc độ cao
Với Hyper Data Protector, TS-1683XU-RP trở thành công cụ sao lưu không cần tác nhân để sao lưu VMware® vSphere và Microsoft® Hyper-V VM không giới hạn. Hyper Data Protector có tính năng sao lưu gia tăng, chống trùng lặp toàn cầu, lập lịch sao lưu và nén khôi phục, cung cấp cho bạn kế hoạch khôi phục sau thảm họa hiệu quả về chi phí và đáng tin cậy, đảm bảo dịch vụ của bạn hoạt động 24/7.
ISCSI LUN dựa trên khối: Lựa chọn lý tưởng cho lưu trữ ảo hóa
TS-1683XU-RP hỗ trợ iSCSI LUN dựa trên khối cung cấp một môi trường cô lập và đáng tin cậy hơn so với LUN dựa trên tệp. Hỗ trợ VMware®, Citrix®, Microsoft® Hyper-V® và Windows Server® 2016, TS-1683XU-RP cung cấp giải pháp lưu trữ hiệu suất cao, đáng tin cậy và giá cả phải chăng cho môi trường ảo hóa, đồng thời hỗ trợ VMware VAAI và Microsoft ODX để tăng hiệu suất bằng cách giảm tải máy chủ cho máy chủ ESXi và Hyper-V tương ứng, đồng thời hỗ trợ plug-in QNAP vSphere Client và nhà cung cấp QNAP SMI-S với hiệu quả hoạt động và quản lý nâng cao trong các ứng dụng ảo hóa.
Kiểm soát hoàn toàn trạng thái hệ thống và bảo mật dữ liệu
Trong môi trường mạng mở, dữ liệu trên các thiết bị được kết nối có thể bị lộ trong khả năng bị tấn công. TS-1683XU-RP cung cấp nhiều tùy chọn bảo mật, chẳng hạn như truy cập được mã hóa, chặn IP, xác minh 2 bước, v.v. Quản trị viên cũng có thể kiểm soát quyền truy cập của từng người dùng vào các thư mục khác nhau và sử dụng các công cụ sau để tăng cường quản lý bảo mật.
Mở rộng lưu trữ linh hoạt và tiết kiệm
QNAP cung cấp một số cách để mở rộng lưu trữ NAS của bạn khi cần thiết để đáp ứng dữ liệu và tăng trưởng kinh doanh.
- Đính kèm Vỏ mở rộng
Kết nối lên đến tám REXP-1620U-RP, REXP-1220U-RP, hoặc các thùng mở rộng khác.
* Cần có thẻ mở rộng lưu trữ SAS.
- VJBOD
Sử dụng VJBOD (Virtual JBOD) để mở rộng dung lượng lưu trữ của bạn bằng cách sử dụng dung lượng chưa sử dụng của QNAP NAS khác. Có thể gắn tối đa 8 QNAP NAS làm đĩa cục bộ trên TS-1683XU-RP.
- Nâng cấp dung lượng RAID
Hoán đổi nóng các ổ có dung lượng thấp hơn với các ổ có dung lượng lớn hơn để QNAP NAS của bạn có thể phát triển cùng với doanh nghiệp của bạn.
- Di chuyển sang một NAS mới
Cài đặt ổ cứng NAS của bạn vào một QNAP NAS lớn hơn và giữ lại tất cả dữ liệu và cấu hình hiện có của bạn.
Nhiều ứng dụng năng suất hơn
- Qsirch
Công cụ tìm kiếm toàn văn bản giúp nhanh chóng tìm thấy hình ảnh, nhạc, video, tài liệu và email cụ thể bằng cách sử dụng từ khóa và điều kiện tìm kiếm.
- QmailAgent
Quản lý tập trung và chuyển đổi giữa các tài khoản email khác nhau, sao lưu email vào NAS, bảo vệ an ninh email và quyền riêng tư cá nhân.
- Trạm trình duyệt
Cho phép truy cập từ xa thông qua trình duyệt NAS để truy cập tài nguyên mạng LAN cục bộ mà không yêu cầu cài đặt VPN phức tạp.
Thông số kỹ thuật:
|
CPU |
Bộ xử lý Intel® Xeon® E-2124 lõi tứ 3,3 GHz (tăng tốc lên đến 4,3 GHz) |
|
Kiến trúc CPU |
64-bit x86 |
|
Đơn vị điểm nổi |
ü |
|
Công cụ mã hóa |
(AES-NI) |
|
Bộ nhớ hệ thống |
16 GB UDIMM DDR4 ECC (2 x 8GB) |
|
Bộ nhớ tối đa |
128 GB (4 x 32 GB) |
|
Khe nhớ |
4 x Long-DIMM DDR4 |
|
Bộ nhớ flash |
5GB (Bảo vệ hệ điều hành khởi động kép) |
|
Ổ đĩa bay |
16 x 3,5-inch SATA 6Gb / giây, 3Gb / giây |
|
Khả năng tương thích của Drive |
Khoang 3,5 inch: |
|
Có thể thay thế nóng |
ü |
|
Hỗ trợ tăng tốc bộ nhớ đệm SSD |
ü |
|
Cổng Gigabit Ethernet (RJ45) |
4 |
|
Cổng Ethernet 10 Gigabit |
2 x 10GbE SFP + cổng SmartNIC |
|
Đánh thức trên mạng LAN (WOL) |
ü |
|
Khung Jumbo |
ü |
|
Khe cắm PCIe |
4 |
|
Cổng USB 3.2 thế hệ 2 (10Gbps) |
2 x USB Loại C 3.2 Thế hệ 2 10Gbps |
|
Yếu tố hình thức |
3U Rackmount |
|
Đèn báo LED |
HDD 1-16, Trạng thái, LAN, trạng thái cổng mở rộng lưu trữ |
|
nút |
Nguồn, Đặt lại |
|
Kích thước (HxWxD) |
130 × 481 × 573,5 mm |
|
Trọng lượng (Net) |
13,76 kg |
|
Trọng lượng) |
21,79 kg |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
500W (x2), 100-240V |
|
Mức tiêu thụ điện: Chế độ hoạt động, điển hình |
130,43 WĐã kiểm tra với các ổ đĩa được điền đầy đủ. |
|
Quạt |
Quạt hệ thống: 4 x 92mm, 12VDC |
|
Mức âm thanh |
53 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Tối đa Số lượng kết nối đồng thời (CIFS) - với Max. Ký ức |
10000 |
