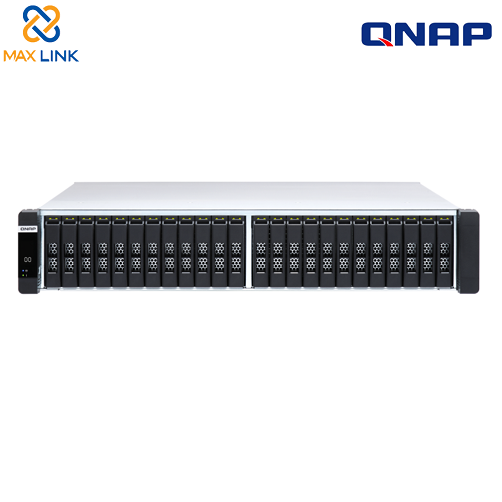

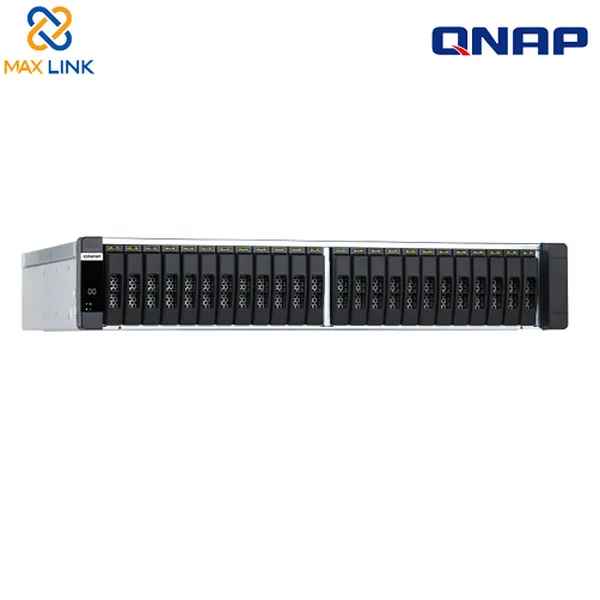

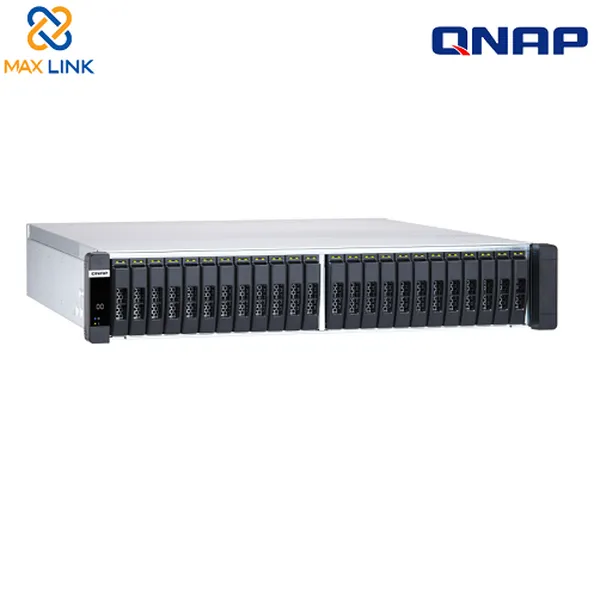

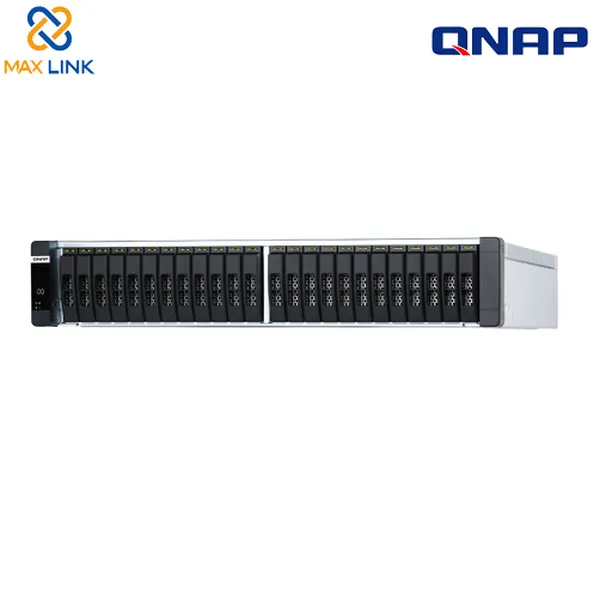

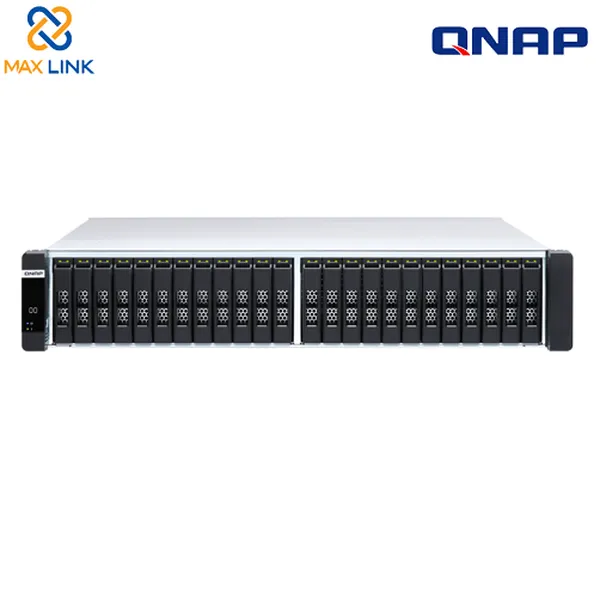

Thiết bị lưu trữ mạng NAS Qnap ES2486dc-2142IT-128G
ES2486dc Enterprise ZFS NAS là NAS có tính khả dụng cao đầu tiên của QNAP với mảng tất cả các đèn flash và bộ điều khiển hoạt động kép. Được cung cấp sức mạnh bởi bộ xử lý Intel® Xeon® D-2142IT 8 lõi / 16 luồng, ES2486dc hỗ trợ SSD SAS 12Gbps lên đến 24 x 2,5 inch và cung cấp thông lượng I / O tuyệt vời. Hiệu suất ghi ngẫu nhiên cho tất cả các mảng flash còn được thúc đẩy bởi hệ điều hành QES 2.1.1 tối ưu hóa flash được cài đặt sẵn trên ES2486dc. QES sử dụng ZFS để hỗ trợ quản lý khối lượng hợp lý; chống trùng lặp dữ liệu nội tuyến dựa trên khối và nén nội tuyến giúp giảm I / O và tiêu thụ bộ nhớ SSD, giúp kéo dài đáng kể tuổi thọ của SSD với tỷ lệ hiệu suất giá cao hơn cho các mảng lưu trữ toàn flash. Cùng với ảnh chụp nhanh gần như không giới hạn và SnapSync để bảo vệ dữ liệu, ES2486dc dựa trên QES đáp ứng các ứng dụng kinh doanh đòi hỏi khắt khe,
- Bộ điều khiển hoạt động tích cực kép Intel® Xeon® D cung cấp thời gian hoạt động và dự phòng tuyệt vời để đảm bảo tính khả dụng cao (HA).
- Khả năng ghi DRAM được bảo vệ bằng pin để bảo vệ dữ liệu trong bộ đệm và tăng tốc đọc flash mang lại hiệu suất truy cập ngẫu nhiên hàng đầu trong ngành.
- Khả năng mở rộng PCIe cho phép các bộ điều hợp 10GbE / 25GbE / 40GbE để tăng hiệu suất ứng dụng.
- Bốn cổng 10GbE SFP + tăng tốc chia sẻ tệp lớn và truyền dữ liệu chuyên sâu từ ảo hóa hoặc trung tâm dữ liệu.
- Ảnh chụp nhanh gần như vô hạn và SnapSync để sao lưu từ xa ảnh chụp nhanh hỗ trợ các doanh nghiệp tiếp tục các dịch vụ thiết yếu trong thời gian ngắn nhất.
- Hỗ trợ VMware® vSphere® 6.5, Windows Server® 2019 và Citrix® XenServer® 7.0 để ảo hóa lưu trữ. Tương thích với môi trường đám mây OpenStack®.
Tính khả dụng cao Active-Active với hiệu quả lưu trữ tối ưu
Trong kiến trúc hệ thống lưu trữ Active-Active, cả hai bộ điều khiển có thể cung cấp một loạt các dịch vụ toàn diện, khác với kiến trúc Active-Standby của các hệ thống một bộ điều khiển. Một lợi thế của kiến trúc Active-Active là thiếu tài nguyên máy tính nhàn rỗi. Để tận dụng các điểm mạnh của kiến trúc bộ điều khiển Active-Active ES2486dc, QNAP khuyến nghị tạo nhiều vùng lưu trữ và phân phối quyền sở hữu giữa cả hai bộ điều khiển để cho phép xuất đồng thời từ cả hai bộ điều khiển để cải thiện cân bằng tải.
- Hệ thống điều khiển đơn Active-Standby
Với hai hệ thống HA, bạn đang phải trả gấp đôi giá và hệ thống HA có thể gây mất cân bằng tải vì khối lượng công việc chỉ được xử lý trên hệ thống đang hoạt động. Hơn nữa, cúp điện có thể gây mất dữ liệu, trong khi ngắt kết nối mạng sẽ làm mất hiệu lực của kiến trúc HA.
- Hệ thống điều khiển kép Active-Active

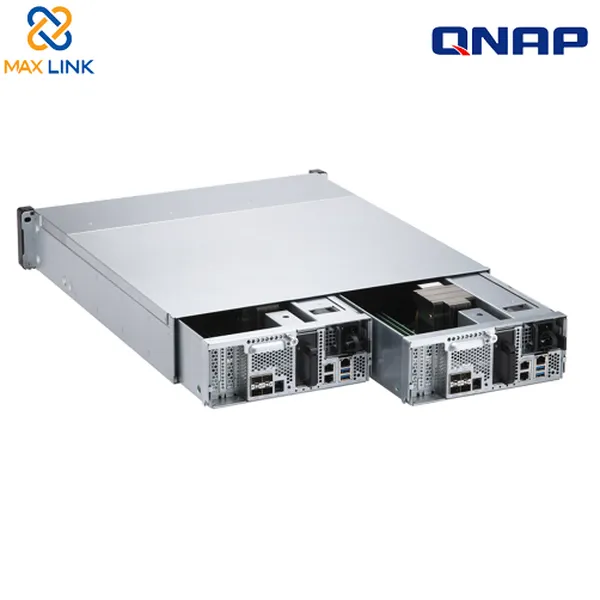

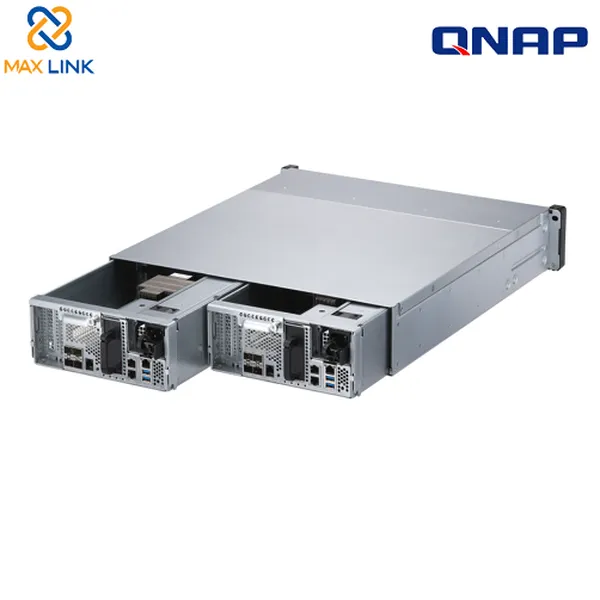

Cả hai bộ điều khiển của ES2486dc đều có thể thực hiện lưu lượng, cùng với tính năng bảo vệ Copy-To-Flash chống mất điện và thiết kế giao diện SAS hai đường dẫn. Bên cạnh việc bảo tồn tài nguyên máy tính, dịch vụ lưu trữ tốc độ cao, không bị gián đoạn và tính sẵn sàng cao cũng được cung cấp thông qua các giao thức truyền thông như SMB, NFS và iSCSI.

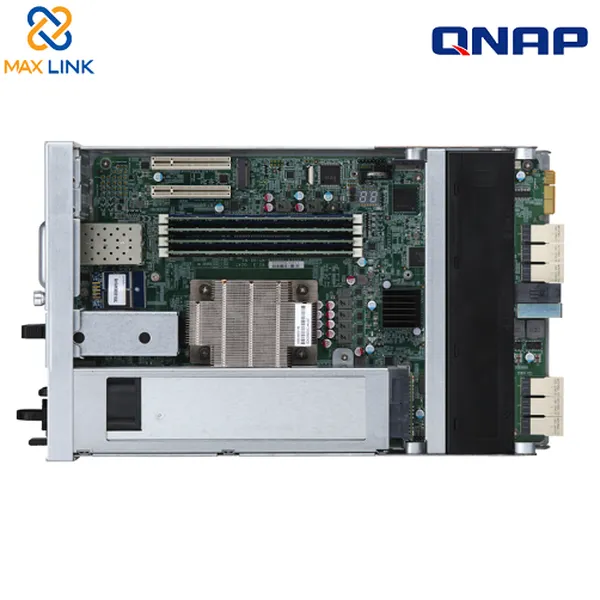

Bộ điều khiển kép Intel® Xeon® D tối ưu hóa khối lượng công việc chống trùng lặp nội tuyến và SSD
Được cung cấp sức mạnh bởi bộ vi xử lý Intel® Xeon® D-2142IT 8 lõi / 16 luồng, ES2486dc mang đến sức mạnh tính toán khổng lồ để tối đa hóa hiệu suất sao chép dữ liệu nội tuyến và nén nội tuyến. Kiến trúc bộ điều khiển hoạt động tích cực kép cung cấp các hoạt động chuyển đổi dự phòng / dự phòng vì bộ điều khiển dự phòng có thể nhanh chóng tiếp quản nếu một bộ điều khiển bị hỏng. Nguồn điện dự phòng có thể thay thế nóng và quạt làm mát cũng cung cấp cho các doanh nghiệp thời gian ngừng hoạt động gần như bằng 0 và tính sẵn sàng cao. ES2486dc kết nối với vỏ JBOD (EJ1600 v2) thông qua thiết kế mini-SAS hai đường dẫn và có thể duy trì hoạt động liên tục ngay cả khi cáp JBOD bị ngắt kết nối.
Công nghệ bộ đệm đa cấp với hỗ trợ đọc và ghi tăng hiệu suất lưu trữ
ES2486dc hỗ trợ đồng thời các bộ nhớ đệm đọc bao gồm bộ nhớ đệm chính (L1 ARC), bộ nhớ đệm SSD làm bộ nhớ đệm thứ cấp (L2 ARC) và ghi bộ nhớ đệm ZFS Intent Log (ZIL) cho các giao dịch đồng bộ nhằm đáp ứng nhu cầu hiệu suất cho các ứng dụng doanh nghiệp khác nhau.
|
Bộ nhớ chính lên đến 512 GB |
Bộ nhớ đệm NVRAM giảm nguy cơ mất dữ liệu bộ nhớ đệm ghi |
Bộ nhớ đệm SSD |
|

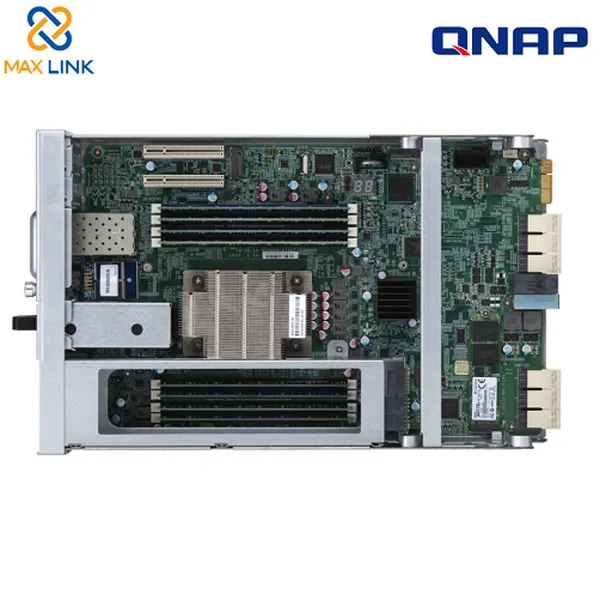

Mỗi bộ điều khiển có tám khe cắm RDIMM, cho phép bộ nhớ lên đến 512 GB. |
Nếu mất điện đột ngột, hệ thống có thể ghi dữ liệu bộ nhớ đệm từ DRAM được bảo vệ bằng pin sang SSD M.2 thông qua Copy To Flash (C2F) để đảm bảo an toàn cho dữ liệu. |
Định cấu hình SSD cho bộ nhớ đệm SSD để tăng hiệu suất IOPS và giảm độ trễ cho khối lượng lưu trữ. |
Sử dụng SSD SAS hoặc SATA một cách linh hoạt trong phạm vi ngân sách CNTT của bạn
Mặc dù SSD SATA 6Gbps cung cấp khả năng lưu trữ hiệu suất cao với giá cả phải chăng, nhưng loại ổ này không phù hợp với môi trường bộ điều khiển kép vì nó thiếu hỗ trợ cổng kép. Bằng cách sử dụng bộ điều hợp QDA-SA3 được thiết kế đặc biệt cho NAS Enterprise ZFS toàn bộ flash QNAP, ổ SATA 6Gbps có thể được sử dụng trong khoang ổ SAS 3,5 inch của ES2486dc— cho phép mở rộng dung lượng lưu trữ với các ổ SATA tiết kiệm chi phí. Bằng cách lắp đặt ổ SSD SATA với QDA-SA3 vào bộ điều khiển kép ES2486dc, SSD SATA có thể chia sẻ các lợi thế của cổng kép SAS để đảm bảo môi trường lưu trữ doanh nghiệp có khả năng chịu lỗi cao và khả năng chịu lỗi cao.
Mở rộng PCIe cho mạng tốc độ cao 25GbE / 40GbE
ES2486dc cung cấp hai khe cắm PCIe Gen 3.0 x8 kết nối với CPU, cho phép bạn cài đặt các thẻ mạng 10GbE / 25GbE / 40GbE tốc độ cực nhanh để tăng cường ảo hóa, truyền phát đa phương tiện và các ứng dụng đòi hỏi băng thông khác. Cài đặt Smart NIC hỗ trợ iSER có thể cải thiện hiệu suất ảo hóa VMware®. Bạn cũng có thể cài đặt thẻ mở rộng SAS (SAS-12G2E ) để kết nối tới bảy 16-vịnh EJ1600 v2 thùng mở rộng để mở rộng liên tục dung lượng lưu trữ tiềm năng lên hơn 1PB, với hiệu suất chưa từng có lên đến 48 Gbps trên mỗi kết nối máy chủ.
QES 2.1.1: Dựa trên ZFS và được tối ưu hóa cho tất cả hiệu suất flash
ES2486dc có hệ điều hành QES (QNAP Enterprise Storage) 2.1.1 dựa trên nhân FreeBSD và hệ thống tệp ZFS đơn giản và hiệu quả cho các ứng dụng doanh nghiệp cao cấp. QES 2.1.1 không chỉ cung cấp các tính năng bảo vệ, phục hồi dữ liệu và cấp độ doanh nghiệp đáng tin cậy, nó còn được tối ưu hóa cho lưu trữ flash để thúc đẩy hiệu suất vượt trội của mảng lưu trữ toàn flash, tăng tốc các dịch vụ quan trọng và loại bỏ thách thức trong môi trường VDI. QES 2.1.1 cũng đi kèm với các khả năng Chất lượng Dịch vụ (QoS) để đảm bảo hiệu suất lưu trữ chính nhất quán trong môi trường đa ứng dụng. QES 2.1.1 được tối ưu hóa bằng flash tiếp tục trải nghiệm người dùng giống như QTS trực quan, do đó dễ học đối với người dùng doanh nghiệp và có thể nhanh chóng được triển khai vào cơ sở hạ tầng CNTT hiện có.
So sánh QES và QTS
|
QES 2.1.1 |
|
|
|
Nhân hệ điều hành |
FreeBSD |
Linux |
|
Hệ thống tập tin |
ZFS |
Ext4 |
|
SMB / FTP / NFS / iSCSI |
ü |
ü |
|
Tính toàn vẹn của dữ liệu end-to-end |
ü |
Ñ |
|
Ảnh chụp nhanh giới hạn trên |
65535 |
1024 |
|
Sao lưu và phục hồi thảm họa từ xa |
SnapSync |
Bản sao Ảnh chụp nhanh |
|
Sao chép dữ liệu nội tuyến |
ü |
Dữ liệu sao lưu trùng lặp tại nguồn |
|
Nén dữ liệu nội tuyến |
ü |
Ñ |
|
Nén dữ liệu nội tuyến |
ü |
Ñ |
|
Tính nhất quán của ứng dụng |
Snapshot Agent |
Snapshot Agent |
|
Qtier (Tự động xếp lớp) |
Ñ |
ü |
|
Trung tâm Ứng dụng |
Ñ |
ü |
|
Dịch vụ ứng dụng |
Ñ |
ü |
|
Các tình huống ứng dụng |
• Lưu trữ đáng tin cậy cho các nhiệm vụ kinh doanh quan trọng. |
• Lưu trữ hiệu suất cao với SSD và công nghệ Qtier để tiết kiệm chi phí tối đa. |
Tiềm năng SSD được giải phóng - tiết kiệm chi phí và nhanh nhẹn với hiệu suất tối ưu
QES 2.1.1 có tính năng thuật toán Write Coalescing độc quyền của QNAP giúp tối ưu hóa hơn nữa hiệu suất tất cả các flash trong ZFS, cung cấp giải pháp tất cả hiệu quả về chi phí cao cho các dịch vụ quan trọng và quản lý dữ liệu cấp doanh nghiệp.
- Viết thuật toán coalescing
Chuyển đổi tất cả các lần ghi ngẫu nhiên thành các lần ghi tuần tự cùng với I / O giảm. Nó không chỉ giúp tăng hiệu suất ghi ngẫu nhiên một cách hiệu quả cho các môi trường toàn flash mà còn cải thiện tuổi thọ của SSD.
- Cấp phép quá mức do phần mềm xác định
Người dùng có thể phân bổ tỷ lệ cung cấp vượt mức bổ sung cho SSD (từ 1% đến 60%) và Bộ nhớ lưu trữ (từ 1% đến 40%) để tăng hiệu suất liên tục trên 100%.
Nhân bản và nén tối ưu hóa việc sử dụng bộ nhớ để ảo hóa
ES2486dc do QES hỗ trợ cung cấp cho các doanh nghiệp nền tảng máy tính để bàn ảo từ xa hiệu quả về chi phí nhất và kho thông tin quan trọng.
- Sao chép dữ liệu nội tuyến
Khử trùng lặp dữ liệu dựa trên khối tối ưu hóa việc sử dụng bộ nhớ và giảm đáng kể các yêu cầu về dung lượng lưu trữ.
- Nén nội tuyến
Thu nhỏ kích thước dữ liệu để giảm khối lượng công việc I / O lưu trữ để cải thiện hiệu suất. Trong VDI, các máy tính để bàn ảo không trùng lặp dễ dàng được lưu vào bộ nhớ đệm để đạt được hiệu suất máy tính ảo tối ưu.
- Nén nội tuyến
Đặc biệt hữu ích để tăng hiệu quả sử dụng bộ nhớ SSD khi dữ liệu có tính lặp lại cao hoặc các tệp nhỏ lớn (ví dụ: nhật ký giao dịch ngân hàng hoặc thương mại điện tử) được tạo. Mang lại hiệu quả chi phí cao hơn cho các hệ thống lưu trữ toàn bộ flash.
Tự chữa bệnh đảm bảo tính toàn vẹn và độ tin cậy của dữ liệu
Được thiết kế tập trung vào tính toàn vẹn của dữ liệu, ES2486dc dựa trên QES sử dụng tổng kiểm tra đầu cuối của nó để phát hiện và sửa lỗi dữ liệu im lặng do lỗi phần cứng, lỗi phần sụn hoặc lỗi siêu dữ liệu gây ra. Nếu các vi phạm về tính toàn vẹn của dữ liệu được phát hiện, QES sẽ tự động sửa chữa dữ liệu bằng dữ liệu từ máy nhân bản khác trước khi chuyển nó cho các ứng dụng.
Sao lưu từ xa được sắp xếp hợp lý với ảnh chụp nhanh gần như vô hạn và SnapSync
ES2486dc hỗ trợ tới 65.535 ảnh chụp nhanh cho iSCSI LUN và các thư mục chia sẻ. Nói cách khác, nếu một ảnh chụp nhanh được tạo mỗi giờ và 24 ảnh chụp nhanh được tạo mỗi ngày, bạn có thể tạo ảnh chụp nhanh có giá trị lên đến 7 năm mà không cần phải xóa bất kỳ ảnh chụp nhanh nào! ES2486dc cũng sao chép ảnh chụp nhanh tới các máy chủ từ xa thông qua SnapSync cấp khối. Trong trường hợp trang web chính bị lỗi, SnapSync hỗ trợ các doanh nghiệp khôi phục lại các dịch vụ thiết yếu trong thời gian ngắn nhất có thể.
Tạo bản sao lưu VMware / Windows cho các ứng dụng VSS-Aware bằng QNAP Snapshot Agent
QNAP NetBak Replicator dễ sử dụng với phần mềm sao lưu VSS nhận biết được, giúp các doanh nghiệp tạo bản sao lưu hoàn chỉnh trong trung tâm dữ liệu và môi trường ảo hóa mà không yêu cầu phần mềm bổ sung. Để xây dựng môi trường hoạt động của QNAP Snap Agent và VSS Hardware Provider, tất cả các ứng dụng (bao gồm VSS Service, Requestor, Provider và QNAP Snap Agent) có thể được triển khai với các ứng dụng VSS-Aware trên cùng một máy chủ và các yêu cầu tối thiểu chỉ là một ES2486dc và một máy chủ để nó hoạt động.
Tương thích với ảo hóa VMware, Microsoft và Citrix và hỗ trợ iSER
ES2486dc hỗ trợ VMware® vSphere® 6.5, Windows Server® 2019 và Citrix XenServer® 7.0 để triển khai và quản lý linh hoạt trong môi trường ảo hóa. Nó cũng hỗ trợ VMware® VAAI và Microsoft® ODX để tăng hiệu suất bằng cách giảm tải máy chủ tải cho máy chủ ESXi® và Hyper-V® tương ứng. Trình cắm thêm QNAP vSphere Client và trình cắm thêm Web cũng được hỗ trợ để tăng hoạt động và hiệu quả quản lý trong các ứng dụng ảo hóa. Máy chủ ES2486dc và VMware® ESXi được cài đặt với NIC thông minh hỗ trợ iSER có thể có được các lợi thế của iSER để giảm tải khối lượng công việc của CPU với hiệu suất ảo hóa VMware® được tăng cường.
OpenStack Sẵn sàng để khám phá các dịch vụ đám mây doanh nghiệp độc đáo
QES hỗ trợ các dịch vụ chia sẻ tệp OpenStack® Cinder và Manila. Với Trình điều khiển QNAP Cinder, ES2486dc có thể cung cấp không gian lưu trữ cấp khối cho các máy ảo. Nó không chỉ tăng tốc việc triển khai các máy ảo và nâng cao hiệu quả truy cập hình ảnh máy ảo thông qua iSCSI mà còn dễ dàng hơn trong việc tích hợp vào các nền tảng lưu trữ đám mây thương mại, cung cấp cho các doanh nghiệp một giải pháp lưu trữ linh hoạt, dễ sử dụng và chi phí thấp.
Thông số kỹ thuật:
|
CPU |
Bộ xử lý Intel® Xeon® D-2142IT 8 nhân 1,90 GHz (bùng nổ lên đến 3,0 GHz) trên mỗi bộ điều khiển |
|
Kiến trúc CPU |
64-bit x86 |
|
Đơn vị điểm nổi |
ü |
|
Công cụ mã hóa |
(AES-NI) |
|
Bộ nhớ hệ thống |
64 GB RDIMM DDR4 ECC (4 x 16 GB) trên mỗi bộ điều khiển |
|
Bộ nhớ tối đa |
512 GB (8 x 64GB) |
|
Khe nhớ |
8 x R-DIMM / LR-DIMM DDR4QUAN TRỌNG: Bạn chỉ có thể sử dụng một loại mô-đun bộ nhớ nội tuyến kép (DIMM) tại một thời điểm. Không sử dụng DIMM (RDIMM) đã đăng ký với bộ nhớ DIMM giảm tải (LRDIMM). |
|
Bộ nhớ flash |
4GB (Bảo vệ hệ điều hành khởi động kép) |
|

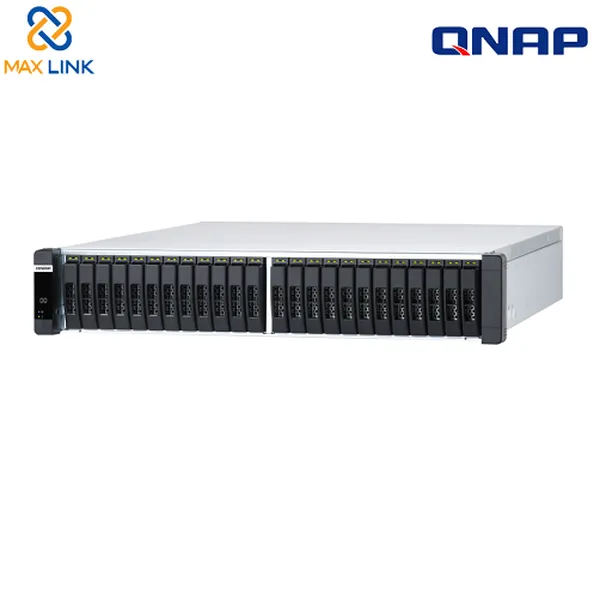

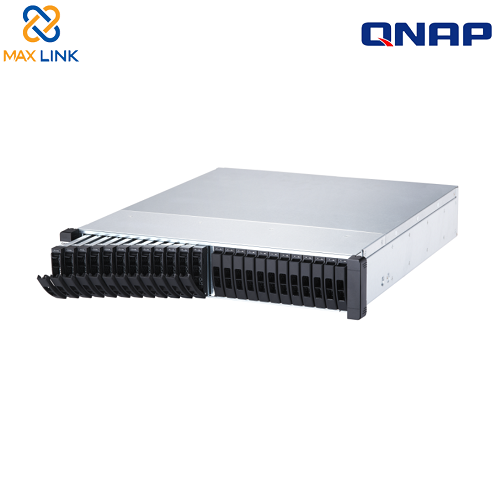

Ổ đĩa bay |
24 x 2,5 inchSAS 12Gb / giây, tương thích ngược với SAS 6Gb / giây |
|
Khả năng tương thích của Drive |
Khoang 2,5 inch: |
|
Có thể thay thế nóng |
ü |
|
Hỗ trợ tăng tốc bộ nhớ đệm SSD |
Chỉ đọc bộ nhớ cache |
|
Bộ nhớ đệm để sao chép vào Flash (C2F) |
1 trên mỗi bộ điều khiển (64GB) |
|

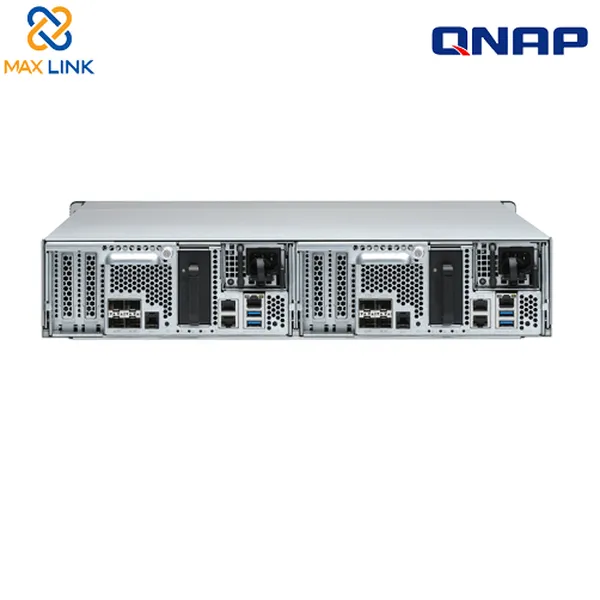

Cổng Gigabit Ethernet (RJ45) |
3 cho mỗi bộ điều khiển (một để quản lý từ xa) |
|
Cổng Ethernet 10 Gigabit |
4 x 10GbE SFP + cho mỗi bộ điều khiển |
|
Đánh thức trên mạng LAN (WOL) |
ü |
|
Khung Jumbo |
ü |
|
Khe cắm PCIe |
2 |
|
Cổng USB 3.2 Gen 1 |
2 trên mỗi bộ điều khiển |
|
Yếu tố hình thức |
2U Rackmount |
|
Đèn báo LED |
Đèn LED nguồn hệ thống (Màu xanh lá cây): bật / tắt |
|
nút |
Nguồn, Đặt lại |
|
Kích thước (HxWxD) |
88,3 × 483 × 545,1 mm |
|
Trọng lượng (Net) |
27,41 kg |
|
Trọng lượng) |
32,83 kg |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
Công suất dự phòng / hoán đổi nóng Vin: 90 ~ 264VAC; 700W |
|
Mức tiêu thụ điện: Chế độ hoạt động, điển hình |
579,59 WĐã kiểm tra với các ổ đĩa được điền đầy đủ. |
|
Quạt |
Mô-đun quạt có thể thay thế nóng (60 * 60 * 38mm; 16000RPM / 12v / 2.8A x 3) |
|
Mức âm thanh |
60,9 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Tối đa Số lượng kết nối đồng thời (CIFS) - với Max. Ký ức |
10000 |
|
Tiêu chuẩn an toàn |
FCC Class A (chỉ Hoa Kỳ) |
