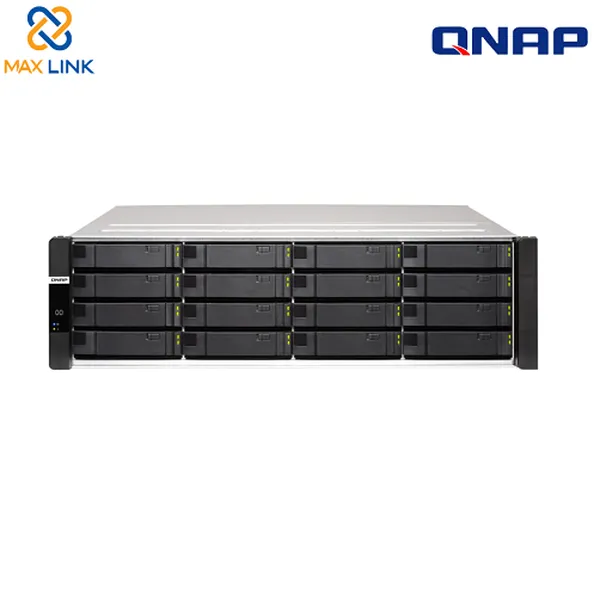

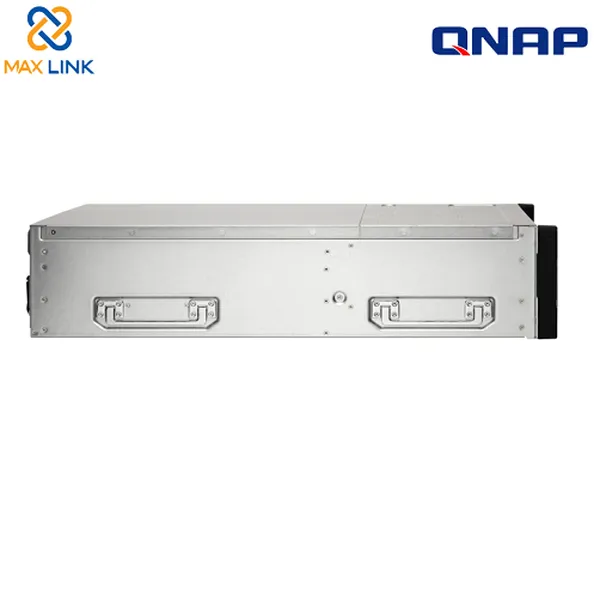

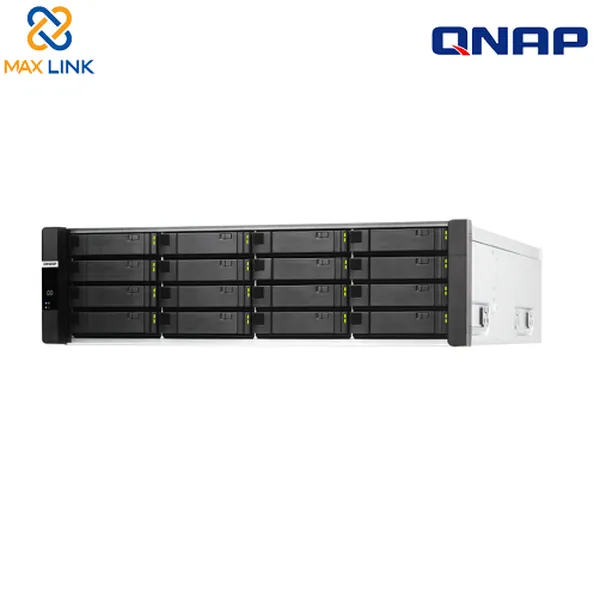

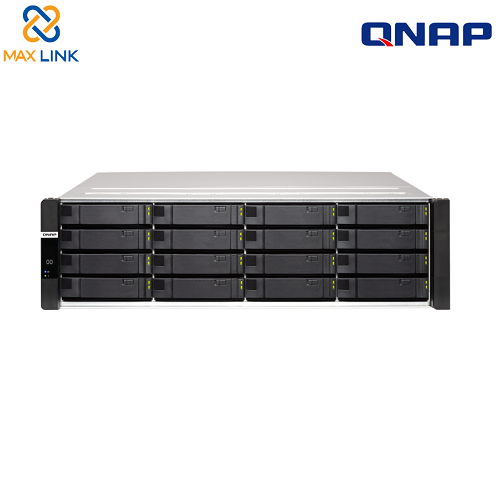

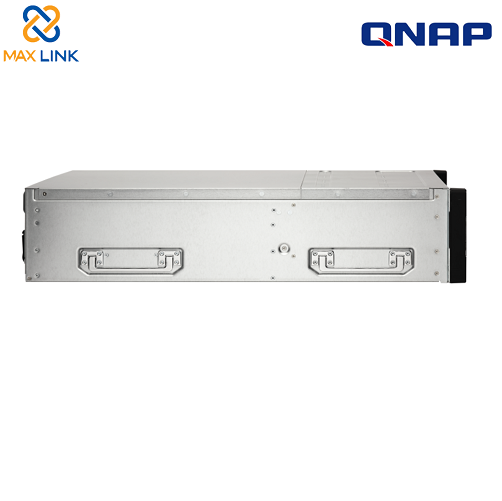

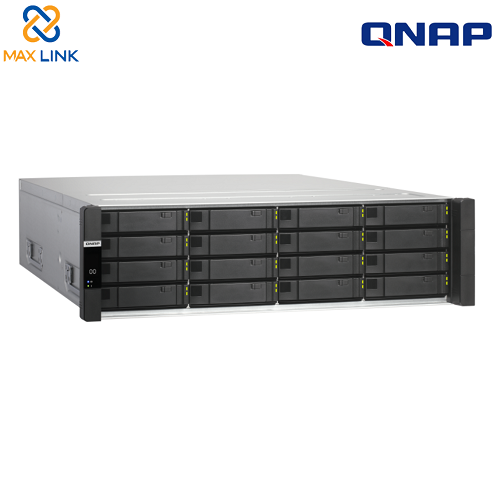

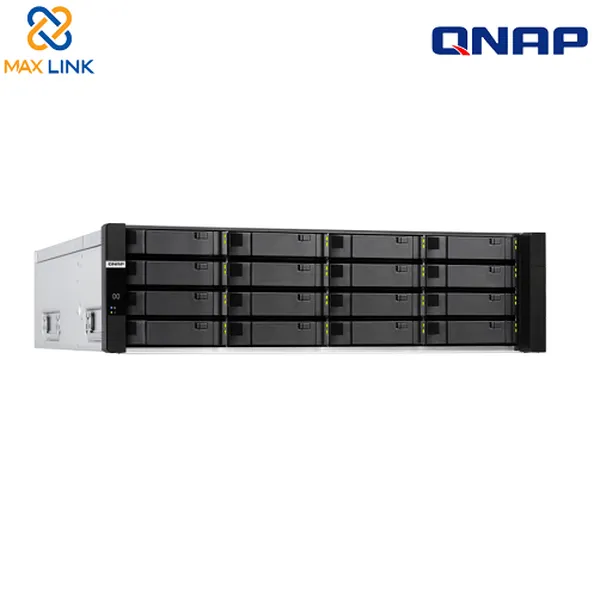

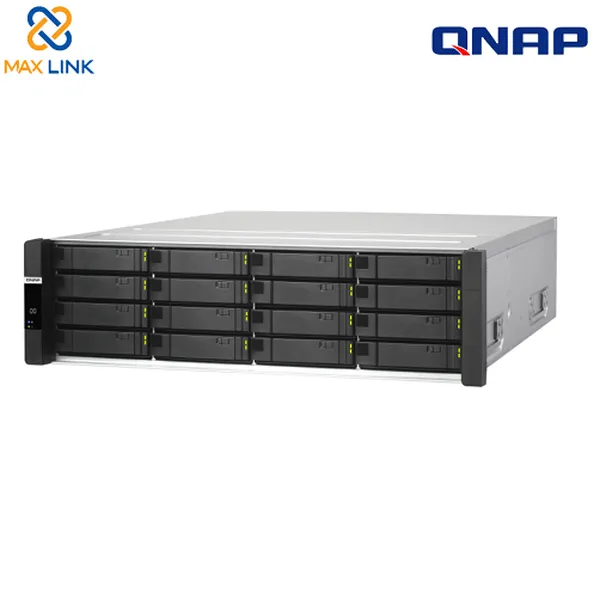

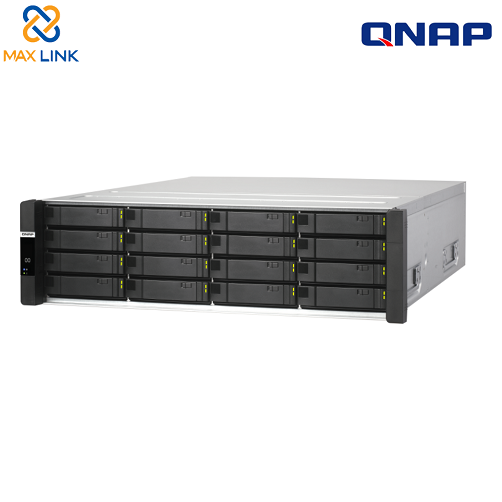

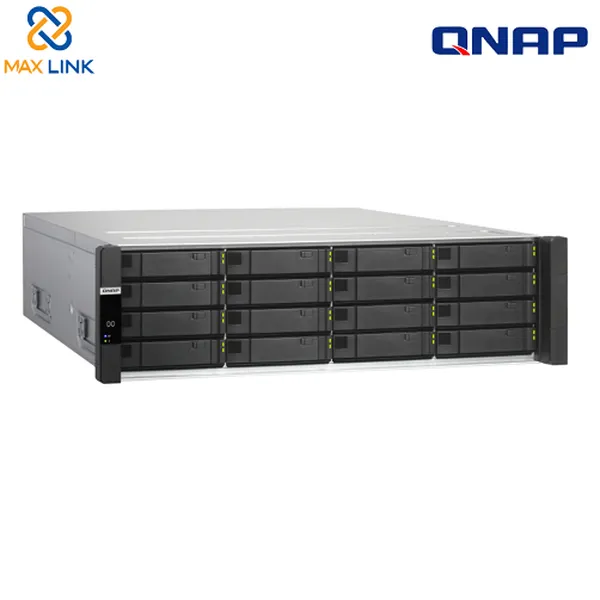

Thiết bị lưu trữ mạng NAS Qnap ES1686dc-2142IT-64G
Mang đến tính khả dụng cao cho doanh nghiệp, NAS ES1686dc Enterprise ZFS có bộ xử lý Intel® Xeon® D, bộ điều khiển hoạt động kép, bộ nhớ DDR4 ECC lên đến 512 GB, SAS 12Gb / s và ZFS hỗ trợ quản lý âm lượng hợp lý. ES1686dc chạy hệ điều hành QES 2.1.0 mới nhất hỗ trợ ảnh chụp nhanh gần như không giới hạn, SnapSync, sao chép dữ liệu cấp khối và nén dữ liệu nội tuyến. Cho dù được sử dụng như một máy chủ tệp quan trọng, máy chủ ảo hóa, VDI, trung tâm dữ liệu cỡ trung bình, phát trực tuyến video, lưu trữ giám sát và sao lưu và phục hồi tệp hiệu quả, ES1686dc giúp doanh nghiệp của bạn đạt được các thỏa thuận cấp dịch vụ về hiệu suất và thời gian hoạt động .
- Bộ điều khiển hoạt động tích cực kép Intel® Xeon® D cung cấp thời gian hoạt động và dự phòng cao nhất để đảm bảo tính khả dụng cao.
- Ghi DRAM được bảo vệ bằng pin để bảo vệ dữ liệu trong bộ nhớ cache và tăng tốc đọc Flash mang lại hiệu suất truy cập ngẫu nhiên hàng đầu trong ngành.
- Khả năng mở rộng PCIe cho phép các bộ điều hợp 10GbE / 25GbE / 40GbE để tăng hiệu suất ứng dụng.
- Bốn cổng 10GbE SFP + giúp tăng tốc ảo hóa, chia sẻ tệp lớn và truyền dữ liệu chuyên sâu.
- Ảnh chụp nhanh gần như vô hạn và SnapSync để sao lưu từ xa ảnh chụp nhanh hỗ trợ các doanh nghiệp tiếp tục các dịch vụ thiết yếu trong thời gian ngắn nhất.
- Hỗ trợ VMware® vSphere® 6.5, Windows Server® 2016 và Citrix® XenServer® 7.0 để ảo hóa lưu trữ. Tương thích với môi trường đám mây OpenStack®.
Tính khả dụng cao Active-Active với hiệu quả lưu trữ tối ưu
Trong kiến trúc hệ thống lưu trữ Active-Active, cả hai bộ điều khiển đều có thể cung cấp một loạt các dịch vụ, khác với kiến trúc Active-Standby của các hệ thống điều khiển đơn. Kiến trúc Active-Active không có nhược điểm là tài nguyên máy tính nhàn rỗi. Để tận dụng các điểm mạnh của kiến trúc bộ điều khiển Active-Active ES1686dc, bạn nên tạo nhiều vùng lưu trữ và phân phối quyền sở hữu của chúng giữa cả hai bộ điều khiển. Điều này cho phép đầu ra đồng thời từ cả hai bộ điều khiển để cân bằng tải tốt hơn.
- Hệ thống điều khiển đơn Active-Standby
Với hai hệ thống HA, bạn đang phải trả giá gấp đôi và gây ra sự mất cân bằng tải vì khối lượng công việc chỉ được xử lý trên hệ thống đang hoạt động. Việc mất điện có thể gây mất dữ liệu và mạng bị ngắt kết nối sẽ làm mất hiệu lực của kiến trúc HA.
- Hệ thống điều khiển kép Active-Active
Cả hai bộ điều khiển của ES1686dc đều có thể mang lưu lượng, cùng với tính năng bảo vệ Copy-To-Flash chống mất điện và giao diện SAS hai đường dẫn. Bên cạnh việc bảo tồn tài nguyên máy tính, dịch vụ lưu trữ tốc độ cao, không bị gián đoạn và tính sẵn sàng cao cũng được cung cấp thông qua các giao thức truyền thông như SMB, NFS và iSCSI.

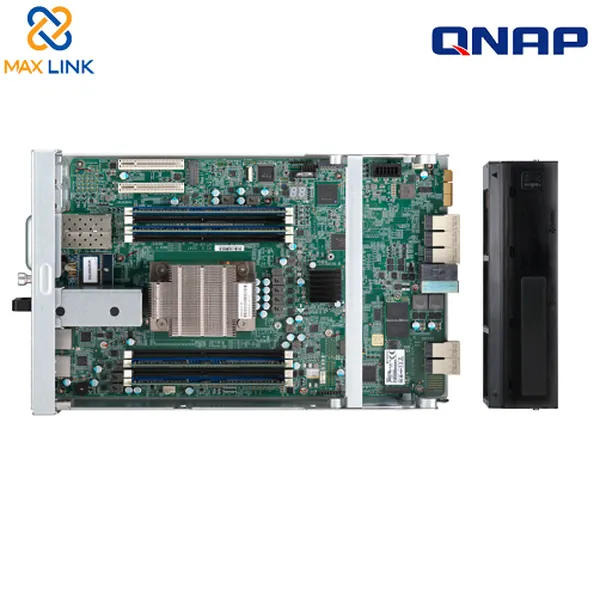

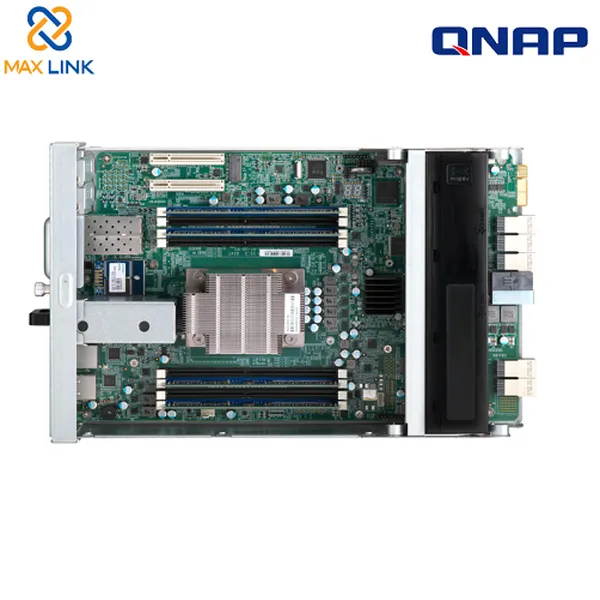

Bộ điều khiển kép Intel® Xeon® D đảm bảo tính khả dụng cao và dịch vụ chống hỏng hóc
Được hỗ trợ bởi hai bộ xử lý Intel® Xeon® D, ES1686dc có kiến trúc bộ điều khiển hoạt động tích cực kép cung cấp các hoạt động chuyển đổi dự phòng / dự phòng vì bộ điều khiển dự phòng có thể nhanh chóng tiếp quản nếu một bộ điều khiển bị hỏng. Các bộ nguồn dự phòng có thể thay thế nóng và quạt làm mát cũng được bao gồm để cung cấp cho các doanh nghiệp khả năng sẵn sàng cao gần như không có thời gian chết. ES1686dc kết nối với vỏ JBOD (EJ1600 v2) thông qua thiết kế mini-SAS hai đường dẫn để duy trì hoạt động liên tục ngay cả khi cáp JBOD bị ngắt kết nối. Được thiết kế xung quanh khả năng dự phòng, ES1686dc là sự hiện thực hóa tốt nhất về lưu trữ doanh nghiệp đáng tin cậy cho các nhiệm vụ và năng suất doanh nghiệp quan trọng không bị gián đoạn.
Công nghệ bộ đệm đa cấp với cả đọc và ghi
ES1686dc hỗ trợ đồng thời bộ nhớ đệm đọc bộ nhớ chính (L1 ARC), bộ nhớ đệm đọc phụ SSD (L2 ARC) và bộ nhớ đệm ghi bộ nhớ (ZFS Intent Log) để đáp ứng nhu cầu hiệu suất cho các ứng dụng doanh nghiệp khác nhau.
- Bộ nhớ chính lên đến 512 GB
Mỗi bộ điều khiển có tám khe cắm RDIMM, cho phép bộ nhớ lên đến 512 GB.
- Bộ nhớ đệm NVRAM giảm nguy cơ mất dữ liệu bộ nhớ đệm ghi
Nếu xảy ra tình trạng mất điện ngoài kế hoạch, hệ thống có thể ghi dữ liệu bộ nhớ đệm từ DRAM được bảo vệ bằng pin sang SSD M.2 thông qua Copy To Flash (C2F) để đảm bảo rằng dữ liệu không bị mất.
Mở rộng PCIe cho mạng tốc độ cao 40GbE
ES1686dc cung cấp hai khe cắm PCIe Gen3 x8 được kết nối với CPU, cho phép bạn cài đặt các card mạng 10GbE / 40GbE tốc độ cực nhanh để tăng cường ảo hóa, truyền phát đa phương tiện và các ứng dụng đòi hỏi băng thông khác. Việc cài đặt NVIDIA® Mellanox Smart NICs bổ sung thêm hỗ trợ cho iSER để cải thiện hiệu suất ảo hóa VMware®. Bạn cũng có thể cài đặt thẻ mở rộng SAS (SAS-12G2E) để kết nối tới bảy 16-vịnh EJ1600 v2 thùng mở rộng để mở rộng liền mạch dung lượng lưu trữ tiềm năng trên 1PB, với hiệu suất chưa từng có lên đến 48Gbps trên mỗi kết nối máy chủ.
Bộ điều khiển kép NAS: Độ tin cậy cao và tính sẵn sàng cao
“Độ tin cậy” là ưu tiên cho các ứng dụng kinh doanh quan trọng. ES1686dc sử dụng bộ điều khiển hoạt động tích cực kép để cung cấp cơ sở đáng tin cậy nhất cho việc lưu trữ CNTT của doanh nghiệp.
Tận dụng bộ chuyển đổi ổ SAS sang SATA 6Gbps
Mặc dù SSD SATA 6Gb / s cung cấp khả năng lưu trữ hiệu suất cao nhưng giá cả phải chăng, việc thiếu hỗ trợ cổng kép khiến chúng không phù hợp với môi trường bộ điều khiển kép. Bộ điều hợp QDA-SA và QDA-SA2 được thiết kế cho QNAP Enterprise ZFS NAS và cho phép sử dụng ổ đĩa SATA 6Gb / giây trong khoang ổ đĩa SAS 3,5 inch - cung cấp khả năng mở rộng dung lượng lưu trữ bằng cách sử dụng SATA tiết kiệm chi phí ổ đĩa. Bằng cách lắp ổ SATA có QDA-SA / QDA-SA2 vào bộ điều khiển kép ES1686dc, ổ SATA có thể chia sẻ các lợi thế của cổng kép SAS này để đảm bảo môi trường lưu trữ doanh nghiệp có khả năng chịu lỗi cao, khả năng chịu lỗi cao.
QES 2.1.0: Dựa trên ZFS và được tối ưu hóa cho tất cả hiệu suất flash
ES1686dc có hệ điều hành QES (QNAP Enterprise Storage) 2.1.0, dựa trên nhân FreeBSD đơn giản và hiệu quả và hệ thống tệp ZFS đã được chứng minh qua nhiều năm kinh nghiệm là phù hợp nhất cho các ứng dụng doanh nghiệp cao cấp. QES 2.1.0 không chỉ cung cấp các tính năng bảo vệ, phục hồi dữ liệu và cấp độ doanh nghiệp đáng tin cậy mà còn được tối ưu hóa cho lưu trữ flash và có khả năng thúc đẩy hiệu suất vượt trội cho các mảng lưu trữ toàn flash để tăng tốc các dịch vụ quan trọng và loại bỏ các thách thức trong VDI các môi trường. QES 2.1.0 cũng đi kèm với các khả năng Chất lượng Dịch vụ (QoS) giúp đảm bảo hiệu suất lưu trữ chính nhất quán trong môi trường đa ứng dụng. Tiếp tục trải nghiệm người dùng tương tự với hệ điều hành QTS trực quan,
|
QES 2.1.0 |
|
|
|
Nhân hệ điều hành |
FreeBSD |
Linux |
|
Hệ thống tập tin |
ZFS |
Ext4 |
|
CIFS / FTP / NFS / iSCSI |
ü |
ü |
|
Tính toàn vẹn của dữ liệu end-to-end |
ü |
Ñ |
|
Ảnh chụp nhanh giới hạn trên |
65535 |
1024 |
|
Sao lưu và phục hồi thảm họa từ xa |
SnapSync |
Bản sao Ảnh chụp nhanh |
|
Sự trùng lặp |
ü |
Dữ liệu sao lưu trùng lặp tại nguồn |
|
Nén dữ liệu thời gian thực |
ü |
Ñ |
|
Nén dữ liệu thời gian thực |
ü |
Ñ |
|
Tính nhất quán của ứng dụng |
Snapshot Agent |
Snapshot Agent |
|
Qtier (Tự động xếp lớp) |
Ñ |
ü |
|
Trung tâm Ứng dụng |
Ñ |
ü |
|
Dịch vụ ứng dụng |
Ñ |
ü |
|
Các tình huống ứng dụng |
• Lưu trữ đáng tin cậy cho các nhiệm vụ kinh doanh quan trọng. |
• Lưu trữ hiệu suất cao với SSD và công nghệ Qtier để tiết kiệm chi phí tối đa. |
Tiềm năng SSD được giải phóng - tiết kiệm chi phí và nhanh nhẹn với hiệu suất tối ưu
QES 2.1.0 có tính năng thuật toán Write Coalescing độc quyền của QNAP giúp tối ưu hóa hơn nữa hiệu suất toàn bộ flash trong ZFS, cung cấp giải pháp toàn diện hiệu quả cao về chi phí cho quản lý dữ liệu cấp doanh nghiệp và các dịch vụ quan trọng.
- Viết thuật toán Coalescing
Chuyển đổi tất cả các lần ghi ngẫu nhiên thành các lần ghi tuần tự cùng với I / O giảm. Nó không chỉ làm tăng hiệu quả hiệu suất ghi ngẫu nhiên cho các môi trường toàn flash mà còn có thể cải thiện tuổi thọ của SSD.
- Cấp phép quá mức do phần mềm xác định
Người dùng có thể phân bổ tỷ lệ dự phòng vượt mức bổ sung cho SSD (từ 1% đến 60%) và Bộ nhớ lưu trữ (từ 1% đến 40%) để tăng hiệu suất liên tục trên 100%.
Sao chép và nén để tối đa hóa hiệu suất lưu trữ VDI
Trong môi trường VDI nơi có thể có hơn 90% dữ liệu trùng lặp từ các hình ảnh và ứng dụng hệ điều hành được lan truyền trên các máy tính để bàn ảo, ES1686dc do QES hỗ trợ cung cấp cho các doanh nghiệp nền tảng máy tính để bàn ảo từ xa hiệu quả về chi phí nhất và kho thông tin quan trọng.
- Sao chép dữ liệu nội tuyến
Khử trùng lặp dữ liệu dựa trên khối tối ưu hóa việc sử dụng bộ nhớ và giảm đáng kể các yêu cầu về dung lượng lưu trữ.
- Nén nội tuyến
Thu nhỏ kích thước dữ liệu để giảm khối lượng công việc I / O lưu trữ để cải thiện hiệu suất. Trong VDI, các máy tính để bàn ảo không trùng lặp dễ dàng được lưu vào bộ nhớ đệm để đạt được hiệu suất máy tính ảo tối ưu.
- Nén nội tuyến
Đặc biệt hữu ích để tăng hiệu quả sử dụng bộ nhớ SSD khi dữ liệu có tính lặp lại cao hoặc các tệp nhỏ lớn (ví dụ: nhật ký giao dịch của ngân hàng hoặc thương mại điện tử) được tạo. Nó mang lại hiệu quả chi phí cao hơn so với các hệ thống lưu trữ toàn flash.
Tự chữa bệnh đảm bảo tính toàn vẹn và độ tin cậy của dữ liệu
Được thiết kế tập trung vào tính toàn vẹn của dữ liệu, một khía cạnh cơ bản của bảo mật và độ tin cậy của bộ lưu trữ, ES1686dc dựa trên QES sử dụng tổng kiểm tra đầu cuối để phát hiện và sửa lỗi dữ liệu im lặng do lỗi phần cứng, lỗi trong chương trình cơ sở hoặc lỗi siêu dữ liệu. Nếu các vi phạm về tính toàn vẹn được phát hiện, QES sẽ tự động sửa chữa các hư hỏng bằng cách sử dụng dữ liệu từ máy nhân bản khác trước khi dữ liệu được chuyển đến các ứng dụng.
Sao lưu từ xa được sắp xếp hợp lý với ảnh chụp nhanh gần như vô hạn và SnapSync
ES1686dc hỗ trợ lên đến 65.535 ảnh chụp nhanh cho iSCSI LUN và các thư mục chia sẻ (nếu 1 ảnh chụp nhanh được tạo mỗi giờ, 24 ảnh chụp nhanh mỗi ngày, thì có thể tạo ảnh chụp nhanh lên đến 7 năm mà không cần xóa bất kỳ ảnh nào) và sao chép ảnh chụp nhanh tới các máy chủ từ xa bằng cách sử dụng SnapSync cấp khối. Trong trường hợp trang web chính bị lỗi, SnapSync hỗ trợ các doanh nghiệp khôi phục lại các dịch vụ thiết yếu trong thời gian ngắn nhất có thể.
Tạo bản sao lưu VMware / Windows cho các ứng dụng VSS-Aware bằng QNAP Snapshot Agent
QNAP Netbak Replicator là phần mềm sao lưu dễ sử dụng và có nhận thức về VSS, giúp các doanh nghiệp tạo bản sao lưu hoàn chỉnh trong trung tâm dữ liệu và môi trường ảo hóa mà không cần thêm phần mềm. Để xây dựng môi trường hoạt động của QNAP Snap Agent và VSS Hardware Provider, tất cả các ứng dụng (bao gồm VSS Service, Requestor, Provider và QNAP Snap Agent) có thể được triển khai với các ứng dụng VSS-Aware trên cùng một máy chủ và các yêu cầu tối thiểu chỉ là một ES1686dc và một máy chủ để nó hoạt động.
Tương thích với ảo hóa VMware, Microsoft và Citrix và hỗ trợ iSER
ES1686dc hỗ trợ VMware® vSphere® 6.5, Windows Server® 2016 và Citrix XenServer® 7.0 để triển khai và quản lý linh hoạt trong môi trường ảo hóa. Nó cũng hỗ trợ VMware® VAAI và Microsoft® ODX để tăng hiệu suất bằng cách giảm tải máy chủ tải cho máy chủ ESXi® và Hyper-V® tương ứng. Trình cắm QNAP vSphere Client, trình cắm thêm Web và trình cung cấp QNAP SMI-S cũng được hỗ trợ để tăng hiệu quả của hoạt động và quản lý trong các ứng dụng ảo hóa. Máy chủ ES1686dc và VMware® ESXi được cài đặt với NVIDIA® Mellanox Smart NIC hỗ trợ iSER có thể có được các lợi thế của iSER để giảm tải khối lượng công việc của CPU với hiệu suất ảo hóa VMware® được tăng cường.
QES đã sẵn sàng cho OpenStack để khám phá các dịch vụ đám mây doanh nghiệp độc đáo
QES hỗ trợ các dịch vụ chia sẻ tệp OpenStack® Cinder và Manila. Với Trình điều khiển QNAP Cinder, ES1686dc có thể cung cấp không gian lưu trữ cấp khối cho các máy ảo. Nó không chỉ tăng tốc việc triển khai các máy ảo và nâng cao hiệu quả truy cập hình ảnh máy ảo thông qua iSCSI mà còn dễ dàng hơn trong việc tích hợp vào các nền tảng lưu trữ đám mây thương mại, cung cấp cho các doanh nghiệp một giải pháp lưu trữ linh hoạt, dễ sử dụng và chi phí thấp.
Thông số kỹ thuật:
|
CPU |
Bộ xử lý Intel® Xeon® D-2123IT 4 nhân 2,20 GHz (tăng tốc lên đến 3,0 GHz) trên mỗi bộ điều khiển |
|
Kiến trúc CPU |
64-bit x86 |
|
Đơn vị điểm nổi |
ü |
|
Công cụ mã hóa |
(AES-NI) |
|
Bộ nhớ hệ thống |
32 GB RDIMM DDR4 ECC (4x 8 GB) trên mỗi bộ điều khiển |
|
Bộ nhớ tối đa |
512 GB (8 x 64GB) |
|
Khe nhớ |
8 x R-DIMM / LR-DIMM DDR4QUAN TRỌNG: Bạn chỉ có thể sử dụng một loại mô-đun bộ nhớ nội tuyến kép (DIMM) tại một thời điểm. Không sử dụng DIMM (RDIMM) đã đăng ký với bộ nhớ DIMM giảm tải (LRDIMM). |
|
Bộ nhớ flash |
4GB (Bảo vệ hệ điều hành khởi động kép) |
|
Ổ đĩa bay |
16 x 3,5 inchSAS 12Gb / giây, tương thích ngược với SAS 6Gb / giây |
|
Khả năng tương thích của Drive |
Khoang 3,5 inch: |
|
Có thể thay thế nóng |
ü |
|
Hỗ trợ tăng tốc bộ nhớ đệm SSD |
Chỉ đọc bộ nhớ cache |
|
Bộ nhớ đệm để sao chép vào Flash (C2F) |
1 trên mỗi bộ điều khiển (64GB) |
|
Cổng Gigabit Ethernet (RJ45) |
3 cho mỗi bộ điều khiển (một để quản lý từ xa) |
|
Cổng Ethernet 10 Gigabit |
4 x 10GbE SFP + cho mỗi bộ điều khiển |
|
Đánh thức trên mạng LAN (WOL) |
ü |
|
Khung Jumbo |
ü |
|
Khe cắm PCIe |
2 |
|
Cổng USB 3.2 Gen 1 |
2 trên mỗi bộ điều khiển |
|
Yếu tố hình thức |
3U Rackmount |
|
Đèn báo LED |
Đèn LED nguồn hệ thống (Màu xanh lá cây): bật / tắt |
|
nút |
Nguồn, Đặt lại |
|
Kích thước (HxWxD) |
132 × 483,05 × 630,62 mm |
|
Trọng lượng (Net) |
25,83 kg |
|
Trọng lượng) |
32,69 kg |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
Công suất dự phòng / hoán đổi nóng Vin: 90 ~ 264VAC; 770W |
|
Mức tiêu thụ điện: Chế độ hoạt động, điển hình |
500,87 WĐã kiểm tra với các ổ đĩa được điền đầy đủ. |
|
Quạt |
Mô-đun quạt có thể thay thế nóng (60 * 60 * 38mm; 16000RPM / 12v / 2.8A x 3) |
|
Mức âm thanh |
55,8 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Tối đa Số lượng kết nối đồng thời (CIFS) - với Max. Ký ức |
10000 |
|
Tiêu chuẩn an toàn |
FCC Class A (chỉ Hoa Kỳ) |
