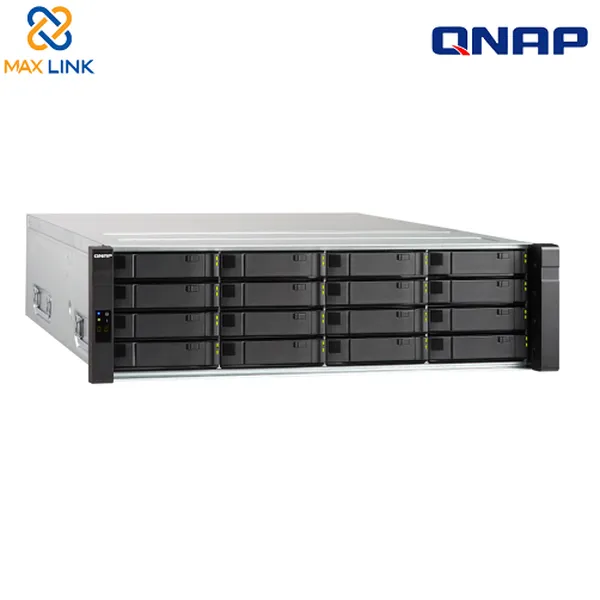

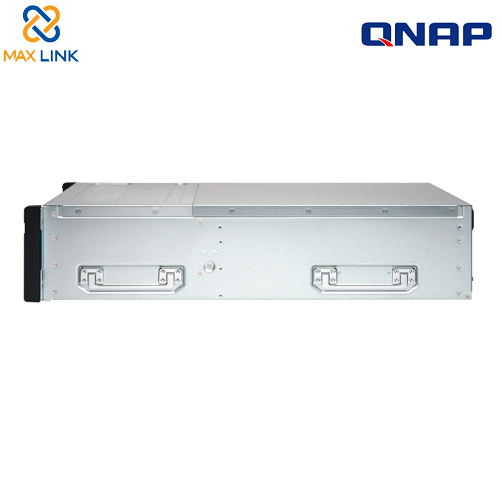

Thiết bị lưu trữ mạng NAS Qnap EJ1600-v2
Mở rộng lưu trữ đơn giản và linh hoạt cho Enterprise ZFS NAS
Vỏ mở rộng EJ1600 v2 được thiết kế để mở rộng không gian lưu trữ trên QNAP Enterprise ZFS NAS bằng cách kết nối nhiều vỏ mở rộng thông qua cáp SAS mini tốc độ cao. Với giao diện SAS 12 Gbps trên khung, EJ1600 v2 đảm bảo truyền dữ liệu nhanh chóng từ NAS Enterprise ZFS hỗ trợ SAS 12 Gbps. Điều này đặc biệt hữu ích cho các ứng dụng ảo hóa và các ứng dụng dữ liệu lớn yêu cầu kết nối với nhau hiệu suất cao, chẳng hạn như giám sát video, lưu trữ dữ liệu lớn và lưu trữ chương trình truyền hình, nhằm cung cấp cho các doanh nghiệp hiệu quả được tối ưu hóa và ROI tối đa. EJ1600 v2 kết nối với Enterprise ZFS NAS thông qua thiết kế mini-SAS đường dẫn kép để duy trì hoạt động liên tục ngay cả khi cáp JBOD bên ngoài bị ngắt kết nối.
- Kênh đôi (Đường dẫn kép) để chịu được lỗi nút đơn để các hoạt động không bị gián đoạn
- Thiếu chế độ bảo vệ
- Mật độ cao, hiệu quả cao và khả năng mở rộng cao
- Quản lý linh hoạt với Trình quản lý lưu trữ QES
- Bộ nhớ sao lưu lý tưởng cho Enterprise ZFS NAS bộ điều khiển kép
Các mô hình NAS ZFS Doanh nghiệp được hỗ trợ và số lượng tối đa các thùng mở rộng có thể áp dụng.
|
QNAP NAS |
ES1640dc v2 |
|
RAM của NAS |
32GB / mỗi bộ điều khiển |
|
Số lượng tối đa của EJ1600 v2 |
7 |
|
Số lượng ổ cứng tối đa |
128 |
|
Công suất thô tối đa * |
1280 TB |
|
Số lượng nhóm RAID tối đa trên mỗi nhóm lưu trữ |
128 |
|
Kích thước hồ bơi lưu trữ tối đa |
1 PB |
|
Số lượng vùng lưu trữ tối đa trên mỗi hệ thống |
128 |
|
Kích thước khối lượng linh hoạt tối đa |
1 PB |
|
Kích thước iSCSI LUN tối đa |
1 PB |
Thiết kế đường dẫn kép để đảm bảo hoạt động liên tục
EJ1600 v2 và Enterprise ZFS NAS đều cung cấp kênh đôi (Đường dẫn kép) để chịu được lỗi nút đơn. Ngay cả khi cáp JBOD bên ngoài bị ngắt kết nối do hư hỏng bên ngoài đối với cáp mini-SAS, nó vẫn có thể chạy bình thường. Điều này là cần thiết để bảo vệ dữ liệu liên máy và khả năng mở rộng dung lượng cho các nhiệm vụ doanh nghiệp quan trọng không bị gián đoạn. Chỉ cần kết nối EJ1600 v2 với NAS Enterprise ZFS và bật nguồn, NAS sẽ phát hiện các ổ cứng trong EJ1600 v2 là ổ cục bộ mới được cài đặt. Bạn có thể mở rộng và quản lý dung lượng NAS một cách liền mạch bằng cách sử dụng Trình quản lý lưu trữ QES mạnh mẽ.
Như thể hiện trong hình trên, phương pháp đi cáp được sử dụng để kết nối các khối mở rộng tạo ra một cấu hình vòng lặp chéo dự phòng. Điều này cung cấp cho các đơn vị mở rộng các đường dẫn dự phòng đến Enterprise ZFS NAS cơ sở. Hơn nữa, bảo vệ chuyển đổi dự phòng hệ thống bao gồm bảo vệ kết nối JBOD bị lỗi để cung cấp thêm một lớp bảo vệ. Với hai phương pháp bảo vệ này, khi một hoặc nhiều đường dẫn đến EJ1600 v2 ngắt kết nối, các đơn vị mở rộng khác vẫn có thể giao tiếp với Enterprise ZFS NAS cơ sở.
Thiếu chế độ bảo vệ
Khi phát hiện thấy sự ngắt kết nối của vùng bao quanh mở rộng RAID, Enterprise ZFS NAS sẽ chặn quyền truy cập IO để bảo vệ dữ liệu. Hệ thống có thể khôi phục từ chế độ bị thiếu về trạng thái bình thường với dữ liệu vẫn nguyên vẹn.
Mật độ cao, hiệu quả cao và khả năng mở rộng cao

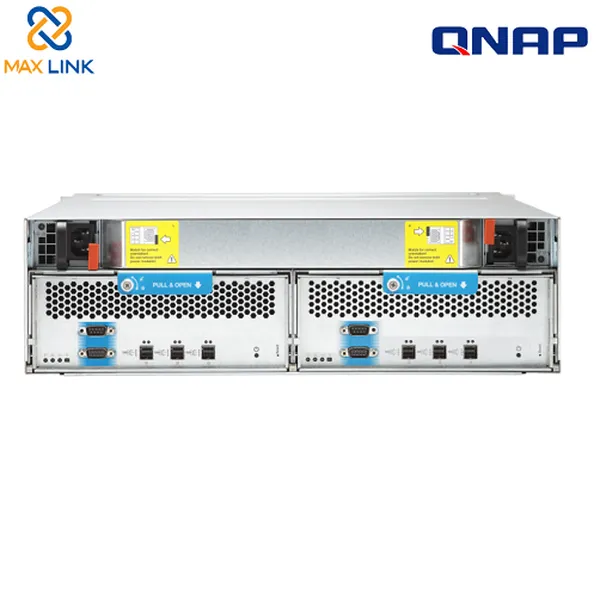

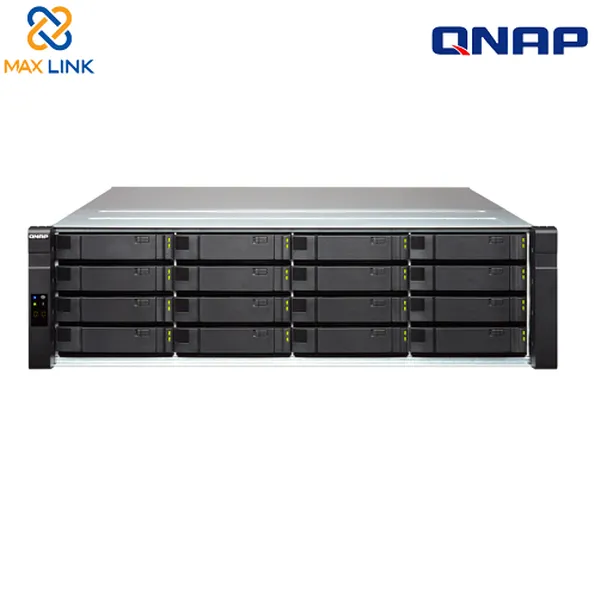

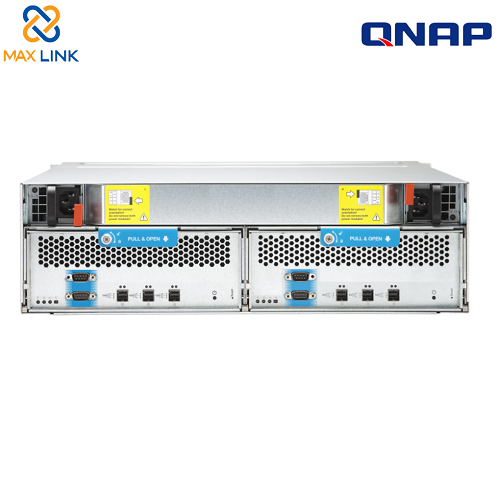

EJ1600 v2 hỗ trợ khả năng lưu trữ cao với sức chứa lên đến 16 ổ cứng trong không gian tủ rack 3U. EJ1600 v2 có hai cổng rộng SAS (cổng IN và OUT) cho mỗi bộ điều khiển (với tổng cộng 4 cổng rộng SAS với bộ điều khiển kép) để kết nối máy chủ và nối chuỗi tương ứng. Mỗi cổng rộng SAS kết hợp bốn kênh SAS, với mỗi kênh hỗ trợ tốc độ song công 12 Gbps. Giải pháp mang lại hiệu suất chưa từng có lên đến 48 Gbps trên mỗi kết nối máy chủ.
Trình quản lý lưu trữ QES mạnh mẽ
Trình quản lý lưu trữ QES trình bày gọn gàng các công cụ và tùy chọn để quản lý lưu trữ hệ thống với giao diện người dùng đồ họa trực quan, giúp đơn giản hóa quá trình mở rộng dung lượng NAS và quản lý EJ1600 v2. Quản trị viên CNTT có thể dễ dàng theo dõi tình trạng của EJ1600 v2 và các đĩa bên trong nó. Khi xếp tầng nhiều hộp mở rộng trong một giá đỡ, chức năng Định vị đĩa và Định vị vỏ bọc hỗ trợ quản trị viên CNTT trong việc bảo trì nhanh chóng.
Một giải pháp sao lưu tuyệt vời cho Enterprise ZFS NAS
Ngoài việc mở rộng khối lượng hiện có, quản trị viên CNTT có thể sử dụng EJ1600 v2 làm bộ nhớ ngoài tiết kiệm chi phí để thực hiện các tác vụ sao lưu nhanh chóng và an toàn cho Enterprise ZFS NAS. Dịch vụ QNAP RTRR (Sao chép từ xa theo thời gian thực) hoặc rsync cho phép quản trị viên CNTT sao lưu dữ liệu NAS vào EJ1600 v2 theo thời gian thực hoặc theo lịch trình.
Loại ổ đĩa linh hoạt và dung lượng

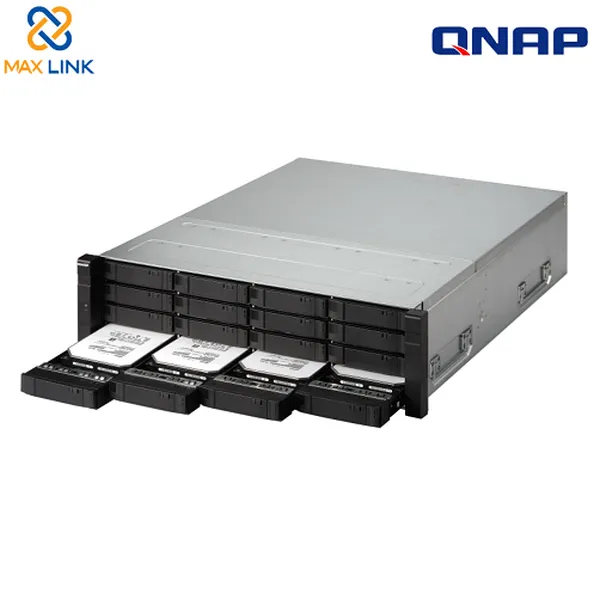

EJ1600 v2 mang lại sự linh hoạt cao trong việc lựa chọn ổ cứng. Quản trị viên CNTT có thể chọn ổ cứng SAS cấp doanh nghiệp với hiệu suất cao và độ tin cậy cao cho các ứng dụng quan trọng hoặc ổ SSD tốc độ cao cho các hoạt động I / O chuyên sâu.
Thông số kỹ thuật:
|
Yếu tố hình thức |
Số lượng tủ rack 3U |
|
Giao diện máy chủ |
Ba SAS (một đầu vào, một đầu ra, một dự phòng) 12Gbps cho mỗi bộ điều khiển, 4x cổng |
|
Đèn báo LED |
Đèn LED nguồn hệ thống (Màu xanh lá cây): bật / tắt |
|
nút |
Nguồn / Đặt lại |
|
Kích thước (HxWxD) |
132 × 446,2 × 618 mm |
|
Trọng lượng (Net) |
24,11 kg |
|
Trọng lượng) |
33,76 kg |
|
Tối đa số ổ cứng HDD / SSD được hỗ trợ |
16 |
|
Loại ổ cứng |
3,5 "SAS12 / 6Gb / s, ổ cứng hoặc 2,5" SAS SSD |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
Nguồn điện dự phòng / trao đổi nóng ATX, 450W, 90-240Vac ~, 50-60Hz |
|
Mức tiêu thụ điện: Chế độ hoạt động, điển hình |
344,19 WĐã kiểm tra với các ổ đĩa được điền đầy đủ. |
|
Quạt |
Mô-đun quạt có thể thay thế nóng (60 * 60 * 38mm; 16000RPM / 12v / 2.8A x 3) |
|
Mức âm thanh |
53,5 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Sự quản lý |
Các chức năng được liệt kê dưới đây được quản lý thông qua hệ điều hành QNAP QES. |
