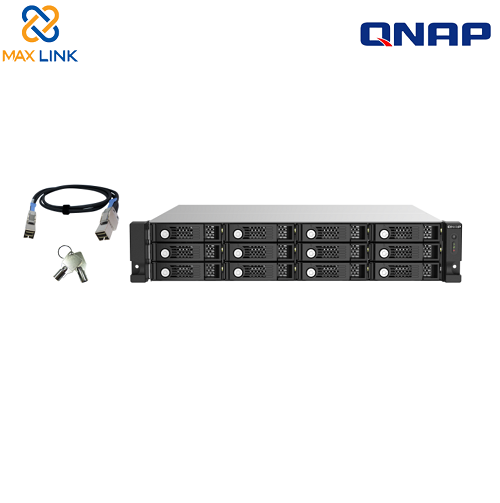

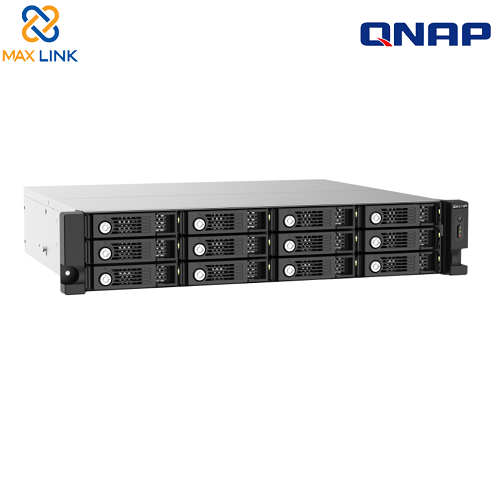

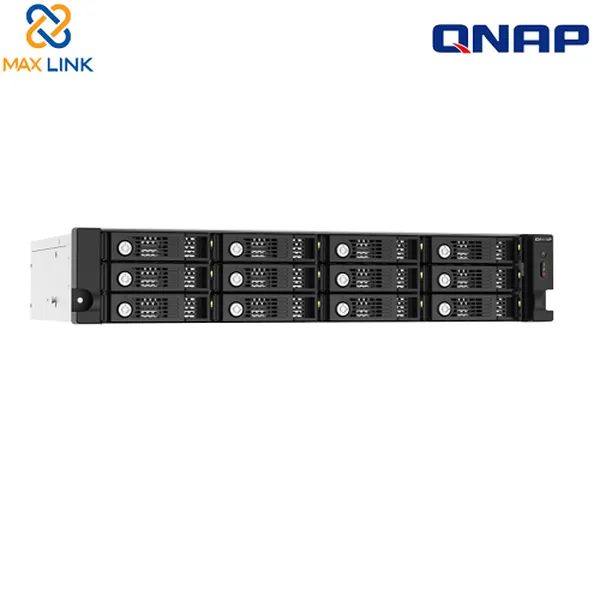

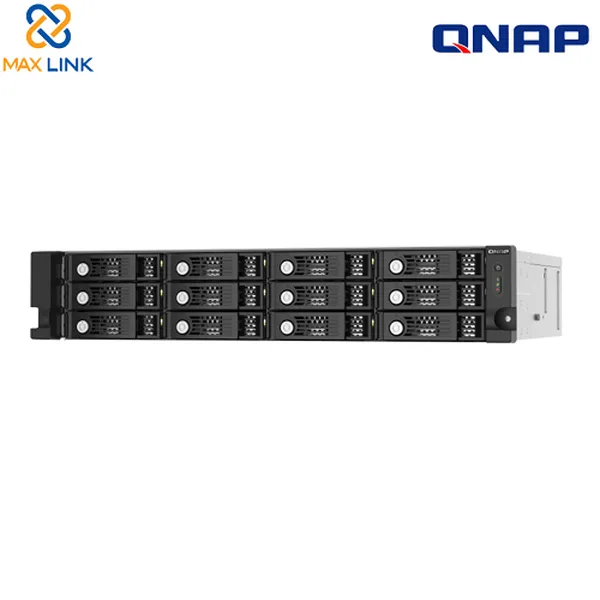

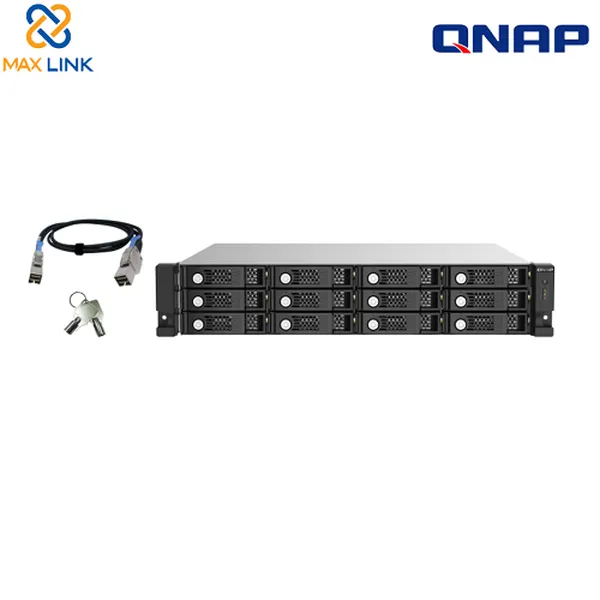

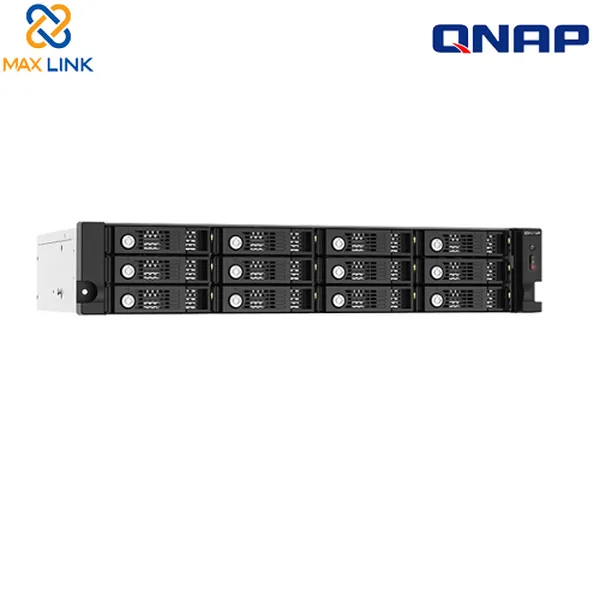

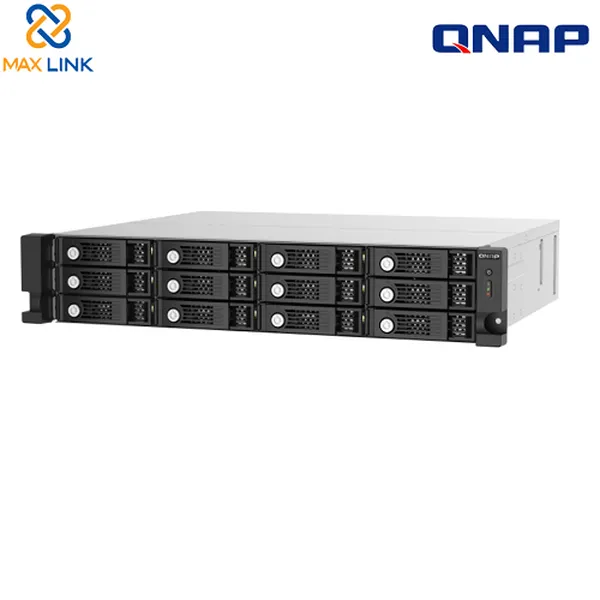

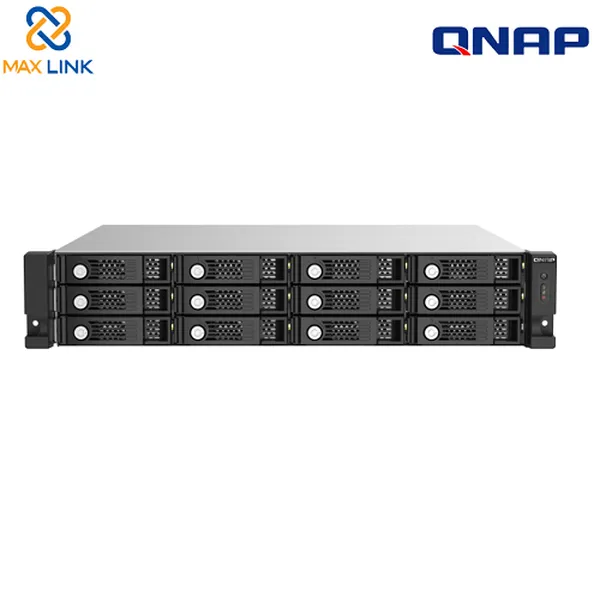

Thiết bị lưu trữ mạng mở rộng NAS Qnap TL-R1220Sep-RP
Đối với NAS
Vỏ mở rộng lưu trữ TL-R1220Sep-RP SAS 12Gb / s được thiết kế để mở rộng không gian lưu trữ của QTS hoặc NAS anh hùng QuTS của bạn. Có thể kết nối tối đa mười sáu thùng loa mở rộng thông qua cáp mini SAS HD tốc độ cao để hỗ trợ dung lượng thô lên đến 4,6PB, lý tưởng để lưu trữ / sao lưu các ứng dụng ảo hóa, ghi âm giám sát, dữ liệu lớn hoặc đa phương tiện. Với công nghệ tối ưu hóa băng thông Broadcom® SAS DataBolt ™, TL-R1220Sep-RP hợp nhất cơ sở hạ tầng 6Gb / s thành 12Gb / giây. Với bốn cổng Rộng mini SAS HD SFF-8644, TL-R1220Sep-RP mang lại tốc độ truyền lên đến 192Gbps khi được kết nối với một máy chủ duy nhất. Khi được kết nối với NAS anh hùng QTS / QuTS hỗ trợ định tuyến đa đường, TL-R1220Sep-RP có thể truyền dữ liệu mượt mà hơn và hệ thống hoạt động liên tục.
Lưu ý: QNAP NAS yêu cầu QTS 4.5.1 / QuTS hero h4.5.1 (hoặc mới hơn) có cổng SAS hoặc có lắp thẻ mở rộng lưu trữ QXP PCIe SAS. Kiểm tra khả năng tương thích của thẻ PCIe SAS
|
Hệ thống NAS được hỗ trợ |
Tối ưu hóa băng thông DataBolt |
Định tuyến đa đường |
|
Mở rộng không gian lưu trữ của NAS anh hùng QTS / QuTS, hỗ trợ dung lượng thô lên đến 4,6PB bằng cách nối chuỗi lên đến 16 thùng mở rộng. |
Kết hợp hai kết nối 6Gb / s thành một luồng dữ liệu 12 Gb / s để đạt được tốc độ nhanh hơn với cơ sở hạ tầng 6Gb / s hiện có. |
Đảm bảo truyền dữ liệu trơn tru và hoạt động liên tục bằng cách sử dụng T TL-R1220Sep-RP với NAS hỗ trợ định tuyến đa đường. |
|
Quản lý lưu trữ |
Truyền tệp từ xa |
Dễ dàng cài đặt và lưu trữ |
|
Quản lý không gian lưu trữ và cài đặt của TL-R1220Sep-RP bằng Trình quản lý ảnh chụp và lưu trữ trên NAS chủ. |
Tiết kiệm băng thông và hiệu suất mạng bằng cách sử dụng TL-R1220Sep-RP để truyền các tệp lớn từ thiết bị này sang thiết bị khác. |
Với thiết kế chiều sâu ngắn, TL-R1220Sep-RP phù hợp để triển khai trên phạm vi toàn cầu. |
Đạt được tối đa 96Gb / giây với tính năng tổng hợp liên kết
TL-R1220Sep-RP được cung cấp bởi bộ mở rộng SAS SAS35x36R 28nm công suất thấp và hỗ trợ ổ đĩa SAS / SATA 12/6 Gb / s. Ngoài ra, nó có bốn cổng SAS 3.0 (x4 Lane) 12 Gb / s SFF-8644 SAS Wide Ports. Bằng cách kết nối TL-R1220Sep-RP với NAS chủ và tạo chuỗi liên kết nhiều JBOD với hai cổng rộng được định cấu hình với tính năng tổng hợp liên kết, giải pháp mang lại tốc độ truyền lên đến 96Gb / giây.
Hỗ trợ công nghệ SAS DataBolt ™, mang lại tốc độ 12Gb / giây sử dụng cơ sở hạ tầng 6Gb / giây hiện có
Với công nghệ tối ưu hóa băng thông Broadcom® SAS DataBolt ™, TL-R1220Sep-RP có bộ đệm dữ liệu thông minh để truyền dữ liệu đến các ổ đĩa với tốc độ phù hợp với hiệu suất của NAS chủ. Cho dù TL-R1220Sep-RP sử dụng ổ 12Gb / s hay 6Gb / s, máy chủ NAS sẽ truyền dữ liệu đến TL-R1220Sep-RP với tốc độ 12Gb / giây, cho phép bạn hưởng lợi từ truyền SAS 12Gb / s tốc độ cao với 6Gb hiện có / s cơ sở hạ tầng.
Kết nối lên đến 16 JBOD, hỗ trợ công suất thô lên đến 4,6PB
TL-R1220Sep-RP có bốn cổng SAS 3.0 (x4 ngõ) 12 Gb / s SAS 3.0 (x4 Lane) SFF-8644 SAS Wide Port. Có thể kết nối tối đa mười sáu TL-R1220Sep-RP để đạt được công suất thô lên đến 4,6PB.
Định tuyến đa đường để đảm bảo hệ thống hoạt động liên tục

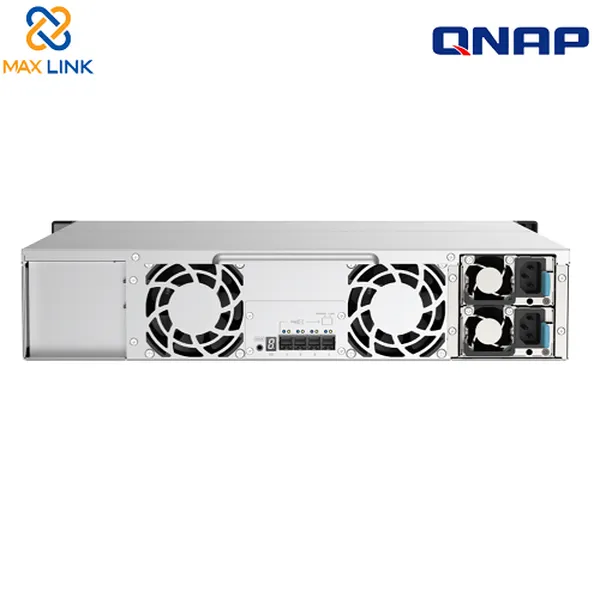

Bằng cách nối chuỗi TL-R1220Sep-RP, tải truyền dữ liệu có thể được cân bằng với định tuyến đa đường để đạt được tính khả dụng cao. Nếu một đường truyền bị lỗi, có thể sử dụng một đường truyền khác để truy cập dữ liệu và đảm bảo hệ thống hoạt động liên tục. TL-R1220Sep-RP cũng có nguồn điện dự phòng để đảm bảo thời gian hoạt động của hệ thống.
Chế độ chuỗi hạt linh hoạt
Bằng cách nối chuỗi NAS của bạn với nhiều TL SAS JBOD và REXP SAS JBOD, bạn có thể tận dụng lợi thế của định tuyến đa đường và tổng hợp liên kết để hưởng lợi từ tốc độ truyền cao hơn và tính khả dụng của hệ thống.
Quản lý lưu trữ
Bằng cách sử dụng Storage & Snapshot Manager trên NAS chủ, bạn có thể định cấu hình và quản lý không gian lưu trữ của TL-R1220Sep-RP bằng cách đặt nhóm RAID, nhóm lưu trữ và ảnh chụp nhanh hoặc định cấu hình JBOD làm dung lượng lưu trữ của NAS chủ, cho phép bạn dễ dàng mở rộng lưu trữ NAS để chứa dữ liệu lớn hoặc các tệp sao lưu. Bạn cũng có thể định cấu hình và quản lý TL-R1220Sep-RP thông qua Cổng điều khiển.
Tăng tốc độ truyền tệp từ xa với di chuyển JBOD
Di chuyển nhiều tệp nhỏ hoặc một tệp dữ liệu lớn qua mạng có thể tốn thời gian và tác động tiêu cực đến hiệu suất mạng. Bằng cách thiết lập cấu hình RAID trên TL-R1220Sep-RP, bạn có thể sử dụng nó để di chuyển tệp sang máy tính hoặc NAS khác. Chỉ cần lưu các tệp vào TL-R1220Sep-RP, kết nối nó với thiết bị đích, sau đó sao chép các tệp.
Thẻ mở rộng lưu trữ PCIe SAS áp dụng
|
Mô hình |
|
|
|
|
Bộ điều khiển SAS |
Broadcom SAS3616W Ba chế độ |
Broadcom SAS3408 Ba chế độ |
Broadcom SAS3008 |
|
Các cổng |
4 Cổng Rộng (mỗi cổng chứa 4 tín hiệu SAS 12Gb / s) |
2 Cổng Rộng (mỗi cổng chứa 4 tín hiệu SAS 12Gb / s) |
2 Cổng Rộng (mỗi cổng chứa 4 tín hiệu SAS 12Gb / s) |
|
Giao diện |
PCIe thế hệ 3 x16 |
PCIe thế hệ 3 x8 |
PCIe thế hệ 3 x8 |
Sử dụng cáp SAS tốt nhất cho môi trường làm việc của bạn
|
|
CAB-SAS05M-8644
|
CAB-SAS10M-8644
|
CAB-SAS20M-8644
|
CAB-SAS30M-8644 |
|
Chiều dài |
0,5m (Đã bao gồm trong gói) |
1m |
2m |
3m |
Dành cho PC/ Sever
Vỏ mở rộng lưu trữ TL-R1220Sep-RP SAS 12Gb / s được thiết kế để mở rộng không gian lưu trữ của máy chủ Windows®. Bạn có thể nối chuỗi nhiều JBOD thông qua cáp Mini SAS HD tốc độ cao để mở rộng lưu trữ linh hoạt nhằm đáp ứng yêu cầu của các ứng dụng ảo hóa và lưu trữ dữ liệu khổng lồ. Với công nghệ tối ưu hóa băng thông Broadcom® SAS DataBolt ™, TL-R1220Sep-RP hợp nhất cơ sở hạ tầng 6Gb / s thành 12Gb / giây; Công nghệ Phân vùng SAS chia một TL-R1220Sep-RP thành các vùng lưu trữ dành riêng cho bốn máy chủ lưu trữ. Khi được kết nối với máy chủ Windows hỗ trợ định tuyến đa đường, TL-R1220Sep-RP có thể truyền dữ liệu mượt mà hơn và hệ thống hoạt động liên tục. TL-R1220Sep-RP cũng hỗ trợ cụm chuyển đổi dự phòng Windows S2D (Storage Spaces Direct) kết hợp lưu trữ, tính toán và mạng để quản lý tập trung.
|
Máy chủ được hỗ trợ |
Tối ưu hóa băng thông DataBolt |
Định tuyến đa đường |
|
Được chứng nhận với Windows Server 2019; có thể được xâu chuỗi để mở rộng linh hoạt không gian lưu trữ của các máy chủ Windows. |
Kết hợp nhiều đường truyền 6Gb / s thành các luồng dữ liệu 12 Gb / s để đạt được tốc độ nhanh hơn với cơ sở hạ tầng 6Gb / s hiện có. |
Đảm bảo truyền dữ liệu trơn tru và các hoạt động liên tục bằng cách sử dụng TL-R1220Sep-RP với máy chủ hỗ trợ định tuyến đa đường (Multipath I / O, MPIO). |
|
Phân vùng SAS |
Quản lý lưu trữ |
Dễ dàng cài đặt và lưu trữ |
|
Với ứng dụng QNAP JBOD Manager, không gian lưu trữ của TL-R1220Sep-RP có thể được chia thành bốn vùng. Các máy chủ lưu trữ khác nhau chỉ có thể truy cập một vùng duy nhất thông qua các Cổng Rộng khác nhau. |
Người dùng Windows có thể quản lý không gian lưu trữ và cài đặt của TL-R1220Sep-RP bằng ứng dụng QNAP JBOD Manager. |
Với thiết kế chiều sâu ngắn, TL-R1220Sep-RP phù hợp để triển khai trên phạm vi toàn cầu. |
Đạt được tối đa 96Gb / giây với tính năng tổng hợp liên kết
TL-R1220Sep-RP sử dụng bộ mở rộng SAS 28nm SAS35x36R công suất thấp và hỗ trợ ổ đĩa SAS / SATA 12/6 Gb / s. Nó cũng có bốn cổng rộng SAS 3.0 (x4 Lane) 12 Gb / s SFF-8644 SAS. Bằng cách kết nối TL-R1220Sep-RP với máy chủ Windows hỗ trợ định tuyến đa đường (Multipath I / O, MPIO) và nối chuỗi nhiều JBOD với hai cổng rộng được định cấu hình bằng tập hợp liên kết, có thể đạt được tốc độ truyền lên đến 96Gb / s .
Hỗ trợ công nghệ SAS DataBolt ™, cung cấp 12Gb / giây bằng cách sử dụng cơ sở hạ tầng 6Gb / giây hiện có
Với công nghệ tối ưu hóa băng thông Broadcom® SAS DataBolt ™, TL-R1220Sep-RP sử dụng bộ đệm dữ liệu thông minh để truyền dữ liệu đến các ổ đĩa với tốc độ phù hợp với hiệu suất của máy chủ Windows. Cho dù TL-R1220Sep-RP sử dụng ổ đĩa 12Gb / giây hay 6Gb / giây, máy chủ lưu trữ sẽ truyền dữ liệu đến TL-R1220Sep-RP với tốc độ 12Gb / giây, cho phép bạn hưởng lợi từ truyền SAS 12Gb / giây tốc độ cao với 6Gb hiện có / s cơ sở hạ tầng .。
Thiết kế chiều sâu ngắn
Có thể được lắp đặt trong giá đỡ máy chủ tiêu chuẩn hoặc tủ AV nhỏ
Kết nối linh hoạt nhiều JBOD
TL-R1220Sep-RP có bốn Cổng rộng SAS 3.0 (x4 Lane) 12 Gb / s SFF-8644 SAS kết nối với máy chủ Windows®. Nó có thể được xâu chuỗi để kết nối nhiều JBOD.
Định tuyến đa đường để đảm bảo hệ thống hoạt động liên tục
Bằng cách nối chuỗi TL-R1220Sep-RP, tải truyền dữ liệu có thể được cân bằng với định tuyến đa đường (Multipath I / O, MPIO) để đạt được tính khả dụng cao. Nếu một tuyến không thành công, một tuyến khác có thể được sử dụng để truy cập dữ liệu và đảm bảo hệ thống hoạt động liên tục. TL-R1220Sep-RP cũng có nguồn điện dự phòng để đảm bảo hoạt động liên tục.
Chuỗi hoa cúc linh hoạt
Máy chủ Windows® có thẻ RAID phần cứng SAS có thể được kết nối với nhiều TL SAS JBOD để cung cấp cho máy chủ không gian lưu trữ dung lượng cao. Nhiều máy chủ Windows® có thể kết nối riêng lẻ với một TL SAS JBOD duy nhất và được định cấu hình thành một cụm chuyển đổi dự phòng S2D (Storage Space Direct), lý tưởng cho việc lưu trữ ứng dụng ảo hóa. Cùng với định tuyến đa đường (Multipath I / O, MPIO) và tổng hợp liên kết, bạn có thể hưởng lợi từ tốc độ truyền cao hơn và tính khả dụng của hệ thống.
Một JBOD cho 4 máy chủ với công nghệ phân vùng SAS
TL-R1220Sep-RP hỗ trợ công nghệ phân vùng SAS, cho phép bạn chia TL-R1220Sep-RP thành bốn vùng bằng ứng dụng QNAP JBOD Manager. Điều này cho phép TL-R1220Sep-RP đóng vai trò mở rộng lưu trữ cho tối đa bốn máy chủ Windows. Khi được kết nối qua các cổng Rộng khác nhau của TL-R1220Sep-RP, bạn chỉ có thể truy cập vào một vùng duy nhất, đảm bảo bảo mật dữ liệu cao hơn.
Công cụ giám sát ổ đĩa độc quyền dành cho máy chủ Windows®
QNAP JBOD Manager có giao diện thân thiện với người dùng, cho phép bạn quản lý TL-R1220Sep-RP một cách trực quan. Ngoài thông tin trạng thái hoạt động, bạn cũng có thể xem cấu trúc liên kết của thiết bị được kết nối, định cấu hình cài đặt phân vùng SAS và quản lý phần sụn của tất cả TL-R1220Sep-RP được kết nối.
Hỗ trợ giao diện dòng lệnh
Bạn có thể kết nối máy tính của mình với TL-R1220Sep-RP qua Cổng Bảng điều khiển và sử dụng giao diện dòng lệnh (CLI) để định cấu hình TL-R1220Sep-RP (ví dụ: đặt Phân vùng SAS thành tám vùng).
Thẻ mở rộng PCIe SAS tương thích
|
Nhãn hiệu |
Broadcom® |
Broadcom® |
Broadcom® |
Broadcom® |
Broadcom® |
Broadcom® |
|
Mô hình |
SAS 9300-8e |
SAS 9305-16e |
SAS 9380-8i8e |
SAS 9400-8e |
SAS 9500-8e |
SAS 9580-8i8e |
|
Bộ điều khiển |
SAS3008 |
SAS3216 |
SAS3316 |
SAS3408 |
SAS3808 |
SAS3916 |
|
Các cổng |
2 x4 SFF-8644 |
4 x4 SFF-8644 |
2 x4 SFF-8643 |
2 x4 SFF-8644 |
2 x4 SFF-8644 |
2 x8 SFF-8645 |
|
Giao diện |
SAS 12Gb / giây |
SAS 12Gb / giây |
SAS 12Gb / giây |
SAS 12Gb / giây |
SAS 12Gb / giây |
SAS 12Gb / giây |
|
RAID phần cứng |
Không được hỗ trợ |
Không được hỗ trợ |
Được hỗ trợ |
Không được hỗ trợ |
Không được hỗ trợ |
Được hỗ trợ |
Sử dụng cáp SAS tốt nhất cho môi trường làm việc của bạn
|
|
CAB-SAS05M-8644
|
CAB-SAS10M-8644
|
CAB-SAS20M-8644
|
CAB-SAS30M-8644 |
|
Chiều dài |
0,5m (Đã bao gồm trong gói) |
1m |
2m |
3m |
Thông số kỹ thuật:
|
Ổ đĩa bay |
12 x 3,5 inch SAS 12Gb / giây, SAS / SATA 6Gb / giây |
|
Khả năng tương thích của Drive |
Khoang 3,5 inch: |
|
Có thể thay thế nóng |
ü |
|
Yếu tố hình thức |
2U Rackmount |
|
Giao diện máy chủ |
Cổng rộng 4 x 12Gb / s SAS 3.0 (4 cổng rộng) Mini-SAS HD (SFF-8644) |
|
Đèn báo LED |
Mặt trước: HDD 1-12, Nguồn, Trạng thái, Liên kết, Lỗi quạt |
|
nút |
Quyền lực |
|
Kích thước (HxWxD) |
88,65 × 482,2 × 423,8 mm |
|
Trọng lượng (Net) |
9,19 kg |
|
Trọng lượng) |
14,03 kg |
|
Tối đa số lượng ổ cứng HDD / SSD được hỗ trợ |
12 |
|
Loại ổ cứng |
Ổ đĩa 3,5 "hoặc 2,5" SAS 12Gb / giây, SAS / SATA 6Gb / giây và 3Gb / s |
|
Nhiệt độ hoạt động |
0-40 ° C (32 ° F - 104 ° F) |
|
Nhiệt độ bảo quản |
-20 - 70 ° C (-4 ° F - 158 ° F) |
|
Độ ẩm tương đối |
Bầu ướt 5,95% RH, không ngưng tụ: 27˚C (80,6˚F) |
|
Máy phát điện |
300W (x2), 100 - 240V |
|
Mức tiêu thụ nguồn: Chế độ hoạt động, điển hình |
163,38 WĐã kiểm tra với các ổ đĩa được điền đầy đủ. |
|
Quạt |
2 x 80mm, 12VDC |
|
Mức âm thanh |
33,9 db (A) |
|
Cảnh báo hệ thống |
Buzzer |
|
Sự quản lý |
Được quản lý thông qua Hệ điều hành anh hùng QNAP QTS / QuTS |
